Напольные люки-невидимки и их отделка плиткой

Пространство между перекрытием первого (цокольного) этажа и поверхностью грунта называется техническим подпольем. Техподполье используется для инженерных систем и в качестве погреба, поэтому вход в него, чтобы исключить влияние фактора погоды, устраивается через люк (ляду) в полу первого этажа.

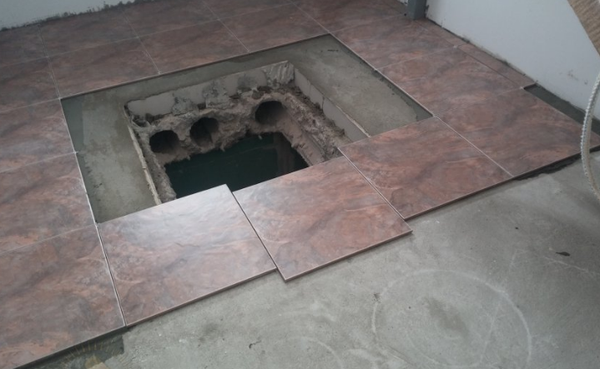

Если пол помещения, в котором уже имеется люк в подвал, планируется отделать керамической плиткой, то нужно оценить конструкцию и техническое состояние лаза, с точки зрения возможности укладки на него керамики. Когда вход в погреб устраивается с нуля, необходимо продумать его размеры, расположение и устройство.

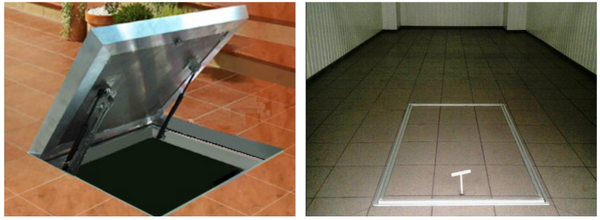

Напольные люки невидимки можно приобрести в стандартных размерах

При проектировании люка в полу необходима консультация специалистов, так как необдуманная резка отверстия в плите перекрытия своими руками чревата её обрушением.

Необходимые условия для отделки крышки люка керамикой

Главное требование к люку в подвал при облицовке его коробки и крышки кафелем – жёсткость, устойчивость составных частей к деформациям, необходимые для обеспечения прочности кладки плитки и монолитности напольной керамической оболочки.

Второе условие — строгая геометрия конструкции. Отклонения ляды от проектной плоскости, не выдержанные величины прямых углов и линейных значений после укладки на неё кафеля перечеркнут достоинства даже эксклюзивной напольной облицовки.

Требования к облицованному плиткой люку

Напольная крышка входа в подвал должна выдерживать значительные нагрузки, возникающие при ходьбе и перемещении мебели.

Ляда должна обладать тепло- и звукоизоляционными свойствами для нейтрализации разницы в температурах помещений и шума работы механизмов, размещённых в техподполье.

Крышка люка в подвал должна быть удобной,безопасной и надежной

Отделанная плиткой крышка люка в погреб должна иметь вес, позволяющий без труда поднять её за ручку силами одного человека без применения подручных средств. Следовательно, габариты ляды, исходя из назначения подвала, не должны превышать необходимых для безопасной эксплуатации размеров.

Из естественного требования к люку – его доступности следует, что крышка лаза в подвал будет расположена на видном месте и потому не должна портить интерьер помещения. Более того, расположение ляды в большинстве случаев не бывает таким, что её отделку можно было бы в художественных целях выполнить контрастирующей с облицовкой пола, например, строго в центре. Поэтому укладку керамики на крышку люка целесообразно произвести так, чтобы превратить его в «люк-невидимку», в закрытом состоянии сливающийся с керамическим покрытием остальной площади.

Крышка люка декорируется в полном соответствии с материалом общего напольного покрытия

Для этого раскладка плитки на крышке должна быть составной частью выбранного способа укладки кафеля на пол, не выделяясь по высоте, ширине и цвету швов, формату и размерам керамики.

Виды люков под отделку керамикой

Все входные устройства в погреб, независимо от конструкции, которых имеется множество, подразделяются на произведённые в промышленных условиях и изготовленные своими руками.

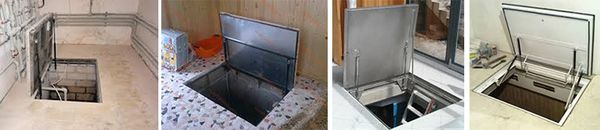

Крышка люка в подвал должна быть удобной, безопасной и надежной

Совершенный люк-невидимка, отвечающий всем требованиям эксплуатации, является сложным устройством, включающим в себя, кроме коробки с крышкой на петлях, следующее оборудование:

• систему газовых амортизаторов для облегчения подъёма крышки;
• запорно-уплотняющее устройство со съёмным ключом для подъёма ляды;
• механизм фиксации крышки в открытом положении;
• декоративную заглушку запорного механизма.

Кроме того, наружная поверхность некоторых образцов для облегчения последующей отделки плиткой выполняется армированной сеткой.

Как правило, изготовление люка-невидимки в промышленных условиях производится ещё на стадии строительства дома. В этой ситуации легче увязать габариты напольной крышки лаза с размерами выбранной керамической плитки, чтобы отделка пола кафелем получилась сплошной, без визуально заметных стыков периметра крышки с проёмом спуска в подвал. Кроме того, в профессиональной мастерской, в зависимости от веса готового изделия, выберут оптимальный вариант оборудования люка-невидимки газовыми амортизаторами.

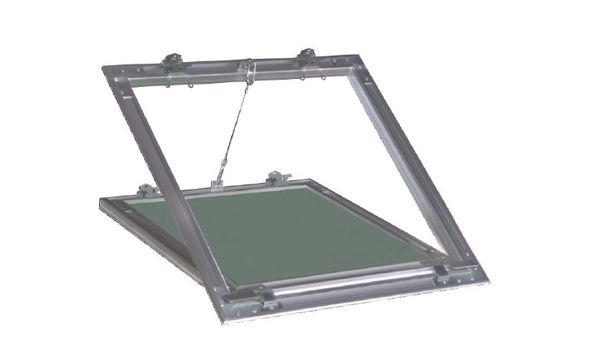

Монтажная схема люка

Цена такого напольного изделия начинается с 10 тысяч рублей, его монтаж силами профессионалов обойдётся, как минимум, в такую же сумму. Поэтому, если речь идёт о люке-невидимке для входа в погреб из кухни или прихожей, не требующем сложных технических решений, то изготовить его можно своими руками. Если же входное устройство имеет значительный вес и площадь, предназначено для установки в перекрытии между жилым помещением и оборудованным под досуг подвалом, то лучше подумать о приобретении готового изделия, выполненного по вашему чертежу.

Изготовление напольного входного устройства под плитку

Люк-невидимка под укладку плитки изготавливается из стали. Коробка собирается из кусков швеллера №8, №10 или уголковой стали 80х80, 100х100 мм, нарезанных по размерам проёма, соединённых встык электросваркой и обработанных в местах соединения болгаркой со шлифовальным камнем.

Стальной напольный люк под плитку с амортизаторами выдерживает большие нагрузки

Крышка лаза в подвал также должна быть жёсткой, поэтому представляет собой каркас, сваренный из уголка 75х75 мм с поперечными раскосами, на котором электросваркой закреплен лист стали толщиной не менее 4 мм. Петли люка-невидимки в подвал должны быть внутреннего исполнения, наружный размер каркаса принимается по внутренним габаритам коробки с зазором в 2 мм, а размеры стального листа должны быть больше габаритов каркаса на 3-5 см, чтобы крышка люка опиралась на коробку по периметру.

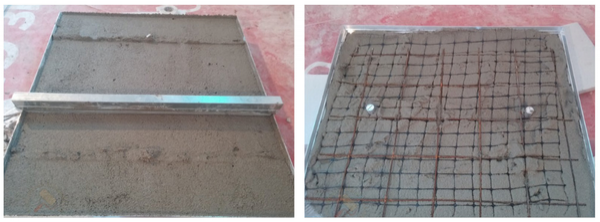

Если для отделки люка-невидимки напольной керамикой будет использоваться плиточный клей на цементной основе, то наружную поверхность крышки армируют сеткой из стальной проволоки диаметром 5 мм, которую приваривают сваркой Kemppi (полуавтоматом). В армировании нет необходимости, если плитка будет крепиться составом на основе реактивных смол.

Для обеспечения тепло- и шумоизоляции ляда со стороны погреба отделывается листовым экструдированным полистиролом толщиной 3-4 см, который можно закрепить на стали клеем ПВА (поливинилацетатным). Поверх пенопласта можно своими руками уложить на клей слой армирующей капроновой сетки, а затем – мозаику, и оформить её швы затиркой.

Укладка плитки на люк в полу

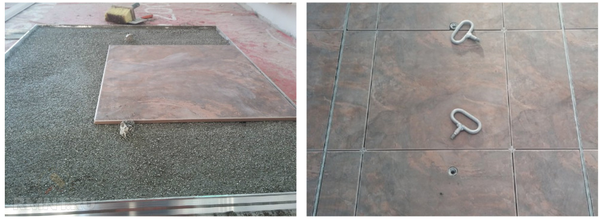

Напольная отделка керамикой помещения, в котором расположен люк-невидимка в погреб, начинается с облицовки крышки. При использовании цементного плиточного клея на ляду сначала наносят сплошным слоем и выравнивают подготовительный слой смеси, чтобы покрыть армирующую сетку. Через сутки, когда состав отвердел, приступают к укладке кафеля.

Клеящий состав наносится на плитку плоским шпателем, после чего его остатки удаляются шпателем-гребёнкой. Изделие прикладывается к углу ляды и выравнивается, чтобы его наружные кромки были заподлицо краям крышки. Следующую плитку устанавливают рядом по тому же принципу, выдерживая с помощью пластмассовых крестиков фиксированную ширину межплиточных швов. Ширина стыков кафеля на крышке должна равняться величине зазоров между лядой и кромкой проёма в облицованном полу.

Если плитка к крышке крепится клеем на эпоксидной основе, то основание должно быть очищено от окислов и обезжирено. Технология укладки кафеля своими руками в этом случае не отличается от способов напольной отделки других оснований. Главные требования – плитка кладётся заподлицо краям крышки и со швами, равными по величине зазору между лядой и кромкой проёма в полу.

Люки бывают двух видов: с амортизаторами и со съемной крышкой

В плитке, покрывающей запорное устройство, своими руками вырезается отверстие для доступа к замку. Отверстие, закрываемое декоративной заглушкой, выполняется в соответствии с её конфигурацией.

К отделке остального пола приступают после окончания облицовки лаза-невидимки, продолжая ряды плитки от крышки в стороны. Уровень керамики пола выдерживают равным отметке кафеля на ляде.

Заключение

Отделка люка плиткой, делающая его «невидимкой» – задача не простая. Не имея опыта в этом виде работ, не следует браться за его выполнение в ответственном месте. Однако задача всё же упрощается небольшой площадью крышки, облицовку которой можно переделать своими руками, не дожидаясь полного отверждения клея.

Кроме того, люк в подвал, в случае неудачной отделки, всегда можно скрыть под напольный коврик.
