При использовании полупроводниковых приборов следует соблюдать осторожность и не допускать слишком больших напряжений или токов, которые могли бы испортить прибор. В этой статье мы рассмотрим некоторые факторы, лимитирующие максимальные напряжение и ток на примере диода.

Полупроводниковый диод — один из самых важных и используемых электронных компонентов в электронике. Полупроводниковый диод является двухполюсником, содержащим один р—n переход.

Выводы диода называются «анод» и «катод» (эти названия заимствованы у вакуумных диодов). Если анод положителен по отношению к катоду, то на диод подано прямое смещение, при этом через диод протекает прямой ток. При обратном смещении катод более положителен, чем анод. Обратный ток при этом ограничен малым током насыщения.

Подробно про диоды и их применение:

Как устроены и работают полупроводниковые диоды

Характеристики диодов, конструкции и особенности применения



          Максимальная рассеиваемая мощность и обратное напряжение на диоде

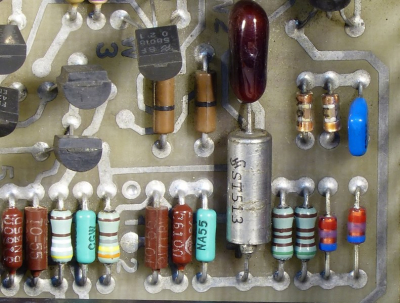

Полупроводниковые диоды, используемые в компьютерной плате 1970-х годов (внизу справа и слева от синего конденсатора)

Вольт-амперная характеристика германиевых и кремниевых диодов

Напряжение смещения Vd считается положительным на аноде и отрицательным на катоде. Таким образом, диод находится под прямым смещением, когда анод положительный, а катод отрицательный по отношению к аноду. В обратном случае говорят об обратной поляризации.

Ток, протекающий в диоде (Id), называется прямым, если он течет от анода к катоду (условное направление тока). Если диод смещен в обратном направлении, он не будет проводить ток, если напряжение не будет достаточно высоким, чтобы превысить напряжение пробоя.

Напряжение прямого смещения варьируется в зависимости от материала, используемого в конструкции, оно составляет 0,2 В для германия (VsdGe) и 0,6 В для кремния (VsdSi).

На приведенном выше графике, чтобы значения были удобочитаемыми, были приняты две разные шкалы: одна для первого квадранта декартовой плоскости, а другая — для третьего. Это связано с тем, что значение тока If обратной утечки чрезвычайно низкое, в то время как напряжение обратного пробоя VbSi и VbGe чрезвычайно велико.

Диоды по своему применению обычно классифицируются в зависимости от того, какие из трех областей характеристики диода используются. Так, например, для переключения и выпрямления используется как прямая, так и обратная ветви характеристики диода. При этом, чтобы избежать нежелательного эффекта пробоя, следует выбирать диод с достаточно большим напряжением пробоя.

В свою очередь, область обратного пробоя используется главным образом в источниках опорного напряжения. Диод в этом случае выбирается по величине обратного напряжения, при которой происходит пробой. Эффектом обратного пробоя можно пренебречь, за исключением тех случаев, в которых область обратного пробоя характеристики используется специально.

Максимальная рассеиваемая мощность

Основным недостатком любого элемента электрической схемы является его разогрев. В резистивных элементах рассеиваемая мощность переходит в тепло, которое увеличивает температуру элемента по сравнению с окружающей. Максимальная температура, которую может выдержать прибор, характеризует его способность отдавать выделившееся тепло в окружающую среду и определяет максимально допустимую мощность рассеяния для прибора.

Максимальная температура прибора зависит от нескольких факторов: от изменения свойств полупроводника с температурой, плавления припоев, применяемых при изготовлении приборов, механического разрушения структуры вследствие неравных коэффициентов теплового расширения.

В кремниевых приборах максимальная температура составляет около 200 °С, а для германиевых редко превышает 100 °С. Способность отдавать тепло зависит от конструкции прибора и от способа его крепления.

Улучшение теплоотдачи достигается при монтаже приборов на ребристый теплоотвод и при применении принудительного воздушного или даже жидкостного охлаждения. Так или иначе, приборы и их арматура способны рассеивать определенную мощность без превышения максимально допустимой, температуры.

Максимально допустимая мощность рассеяния ограничивает величину произведения тока на напряжение в приборе.

Границы максимально допустимой мощности на плоскости напряжение — ток

Если построим график соотношения на плоскости напряжение — ток, то получим гиперболы в первом и третьем квадрантах, определяющие границы допустимой мощности рассеяния в приборе. Бели рабочая точка диода пересекает эту границу и выходит из области безопасной работы, то прибор перегревается и его функционирование нарушается.

Обратное напряжение на диоде

В то время как максимальная рассеиваемая мощность устанавливает абсолютные пределы, за которыми происходят необратимые разрушения приборов, имеются другие явления (не обязательно разрушающие), которые приводят к значительным отклонениям характеристик диодов.

Одно из таких явлений, называемое пробоем, при обратном напряжении, ограничивает обратное напряжение, которое может выдержать диод прежде, чем начнется сильное увеличение обратного тока.

При увеличении обратного напряжения на диоде ток, достигнув значения обратного тока насыщения, остается постоянным, а электрическое поле в области объемного заряда растет. Увеличение напряженности электрического поля приводит к увеличению скорости подвижных носителей, пересекающих область объемного заряда и создающих обратный ток.

В некоторый момент скорость носителей становится такой, что при соударении вырываются добавочные электроны из ковалентньгх связей в области объемного заряда, при этом возникают дырки и свободные электроны. Эти новые носители увеличивают обратный ток и могут в свою очередь при соударениях порождать дополнительные подвижные электроны и дырки.

Этот процесс, называемый зенеровским пробоем или внутренней автоэлектронной эмиссией, приводит к тому же результату, что и лавинное размножение: быстрому увеличению обратного тока при превышении определенной величины обратного напряжения. Как правило, зенеровекий пробой преобладает в диодах, которые пробиваются при напряжениях ниже 6 В, а лавинное умножение преобладает в диодах, пробивное напряжение которых выше 6 В.

Очевидно, что пробой сильно влияет на вольт-амперную характеристику диода. Так, если требуется, чтобы диод не пропускал обратного тока, следует выбирать прибор, обратное напряжение которого больше, чем напряжение в схеме, которое может быть подано на диод в обратном направлении.

Хотя термин «пробой» подразумевает разрушение, на самом деле это не всегда так. Диод может работать в области пробоя и даже при напряжениях, значительно превышающих напряжение пробоя, без необратимых изменений, если только не превышается максимально допустимая мощность рассеяния.

Полупроводниковые диоды трех разных типов в плате видеорегистратора. Обратите внимание на аббревиатуры, напечатанные на печатной плате с начальной буквой «D» для диода.

Современные полупроводниковые диоды

Силовые диоды в виде диодного моста для винтового монтажа (обратите внимание на отверстие под болт), подходящего для монтажа на радиаторе.

Диоды Зенера (стабилитроны)

В области пробоя ток через диод почти не зависит от напряжения. Простая линейная модель диода в области пробоя содержит только батарею, напряжение которой равно напряжению пробоя диода. Поэтому если в каком-то месте схемы требуется поддерживать постоянное напряжение, то можно использовать диод, работающий в области пробоя.

Диоды, предназначенные для этого вида работы, называются опорными диодами, диодами Зенера или стабилитронами, хотя механизм пробоя в них может быть и зенеровским, и лавинным. Аналогично напряжение, при котором происходит пробой, часто называют зенеровским напряжением.

Стабилитрон представляет собой полупроводниковый диод, который использует обратное смещение и напряжение пробоя в качестве опорного напряжения

По сути, это стабилизатор напряжения. Стабилитрон диод чувствителен к температуре. Для напряжений стабилитрона ниже 5 вольт по мере увеличения температуры напряжение уменьшается, в то время как напряжения стабилитрона выше 6 вольт, когда температура увеличивается, напряжение стабилитрона увеличивается.

Само собой разумеется, что диоды с напряжением около 5-6 В по своей природе более стабильны. Обычно номинальное напряжение измеряется при температуре 25 ° C.

В поисках термостабильности, необходимой в некоторых приложениях, можно последовательно соединить стабилитроны различных типов с противоположными температурными коэффициентами, чтобы колебания напряжения компенсировали друг друга.

Для этого можно использовать и обычные диоды в прямой поляризации, включенные последовательно с стабилитроном, при условии, что они имеют тепловой коэффициент, противоположный таковому у стабилитрона.

Диоды Зенера могут быть соединены последовательно для получения более высоких напряжений. Результирующее напряжение будет суммой отдельных последовательно включенных стабилитронов. Очевидно, что невозможно подключить их параллельно (для увеличения управляемого тока), даже если они имеют одинаковое номинальное напряжение.

           Стабилитрон, установленный на алюминиевом радиаторе в электронном приборе 70-х годов

Стабилитроны имеют напряжения пробоя от 2,4 до 200 В. Рядом с символом такого диода часто записывают напряжение пробоя. Изготовители указывают также минимальный обратный ток, при котором должен работать опорный диод, чтобы обеспечить наступление пробоя. Максимальный ток ограничивается максимально допустимой мощностью рассеяния.
