Особенности и монтаж системы водяного подогрева пола под плитку

0 3

Пол, облицованный керамической плиткой, имеет множество достоинств. Прочность, долговечность, экологичность, эстетичность – вот далеко не полный их список. Однако есть у керамики и недостатки. Высокая теплопроводность – характеристика большинства видов плитки, создающая дискомфорт при ходьбе без обуви, так как при контакте с напольной облицовкой происходит передача тепла от тела плитке, и ноги мёрзнут.

Современные технологии решают эту проблему установкой систем подогрева пола, поверх которых выполняется монтаж напольного керамического покрытия – плитки. Такие системы, в зависимости от источника тепловой энергии, бывают двух видов – электрические и водяные.

Особенности и монтаж системы водяного подогрева пола под плитку

Водяная система подогрева считается энергоэффективной и комфортной

Электрические системы тёплых полов под плитку подразделяются на несколько подвидов, отличающихся принципом действия, но схожих простотой монтажа и дороговизной эксплуатации.

Монтаж водяной системы подогрева обходится дороже, но эксплуатация её дешевле, а установка возможна своими руками, поэтому из двух видов тёплых полов рассмотрим детали обустройства жилья водяной напольной теплосистемой, хоть и она имеет свои недостатки.

  1. Характеристики водяных тёплых полов.
  2. Условия легитимности монтажа напольной водяной теплосистемы.
  3. Подготовка основания.
  4. Выбор керамики на тёплый пол и её укладка.

Характеристики водяных тёплых полов

Какую систему подогрева полов выбрать – электрическую или водяную, решать заказчику, но знание достоинств и недостатков существующих напольных теплосистем облегчит правильный выбор.

Особенности и монтаж системы водяного подогрева пола под плитку

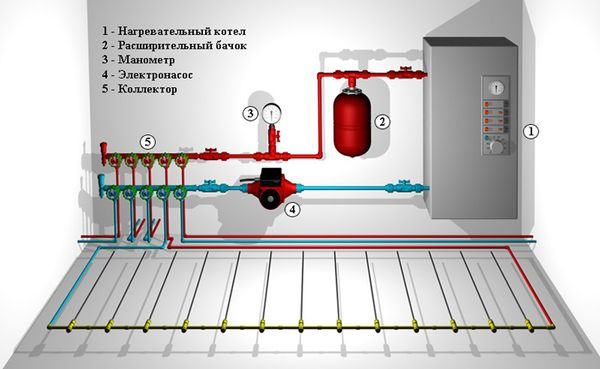

Схема-пример подключения водяного теплого пола

Достоинства:

  • возможность монтажа своими руками;
  • широкий диапазон цен на материалы;
  • быстрый и равномерный прогрев помещения за счёт конвекции тепла всей поверхностью пола;
  • обусловленное особенностями конвекции отсутствие концентрации пыли на источнике тепла;
  • экономия 10-50% энергии (в зависимости от высоты помещения) за счёт меньшей передаче тепла потолку;
  • комфортность контакта с постоянно сухой и тёплой напольной отделкой;
  • меньший износ облицовки пола из-за отсутствия фактора истирания обувью;
  • комфортное и благоприятное для здоровья расположение слоёв воздуха без ощутимых перепадов температуры: тёплый слой внизу, прохладный – вверху;
  • отсутствие фактора электротравматизма.

Недостатки:

  • отсутствие гарантированной перспективы подключения к системе центрального отопления;
  • высокая цена независимой системы водяного подогрева пола;
  • дороговизна труб из материала с высоким коэффициентом теплопроводности (медь);
  • ограничения применяемого финишного отделочного материала (нецелесообразность применения ламината или линолеума).

Условия легитимности монтажа напольной водяной теплосистемы

Монтаж водяных тёплых полов для обогрева многоквартирных жилых домов закладывается в проект изначально, а в частных жилых домах разрешён при наличии автономной системы отопления. Самостоятельная установка устройств подогрева полов с отбором теплоносителя из систем центрального отопления или горячего водоснабжения запрещено законом, так как температура и давление в этих системах рассчитаны на циркуляцию через радиаторы – отопительные приборы другой конструкции, количество которых, кроме того, входит в проектный расчёт.

Особенности и монтаж системы водяного подогрева пола под плитку

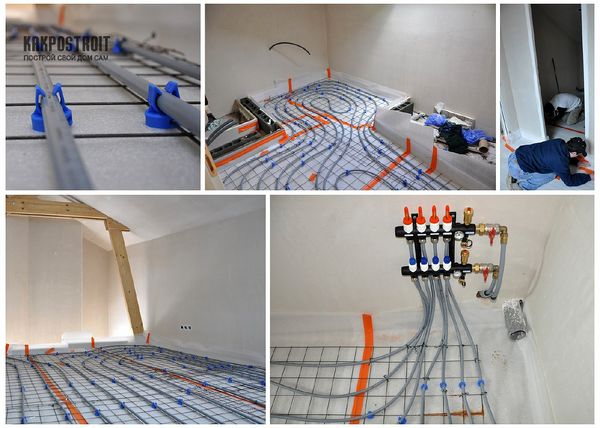

Установка коллектора водяного теплого пола

Монтаж водяных тёплых полов в многоквартирных домах на базе сети центрального отопления должен производиться с установкой теплообменника и только после согласования с эксплуатирующей сеть организацией.

Подготовка основания

Напольную отделку демонтируют своими руками до несущего бетонного перекрытия, после чего для эффективности работы системы тёплых водяных полов нужно:

  • соорудить выравнивающую стяжку на бетонном основании (во избежание образования воздушных пробок в трубопроводах);
  • выполнить гидроизоляцию бетонного пола (в том числе, чтобы минимизировать последствия от аварийной разгерметизации труб-тепловодов);
  • устроить теплоизоляцию основания (уменьшить потери тепла вниз и в стороны).

Выравнивание бетонного пола

Если перепады несущего пола по высоте превышают 10 мм, своими руками выполняется выравнивающая стяжка толщиной 2-3 см, которая предотвратит образование в тепловодах закупоривающих воздушных пробок и нарушение циркуляции теплоносителя. Стяжка выполняется из цементно-песчаного раствора, приготовленного в соотношении 1:3.

Гидро- и пароизоляция под водяной теплый пол

Надёжное герметичное покрытие обеспечит рулонный битулин толщиной 5 мм, но поверхность для его настилки должна быть сухой, ровной и гладкой, так как материал крепится к основанию разогретым с помощью паяльной лампы нижним слоем. Листы битулина нужно уложить встык между собой и с напуском на стены, равным суммарной толщине напольного покрытия поверх бетона (10-15 см), а швы промазать битумной мастикой.

Устроить качественную гидро- и пароизоляцию можно также настилкой крест-накрест двух слоёв плотного целлофана с нахлёстом полос друг на друга в 5 см, напуски промазываются изнутри битумной мастикой. Поверх двух слоёв целлофана укладывается вспененный полиэтилен (пенофон) толщиной 5 мм, полосы которого кладутся встык, стыки клеятся к целлофану битумной мастикой и её же промазываются сверху.

Теплоизоляция напольной водяной системы подогрева

Поверх гидроизоляции необходимо выполнить монтаж теплоизоляции основания, чтобы свести к минимуму потери тепла.

Особенности и монтаж системы водяного подогрева пола под плитку

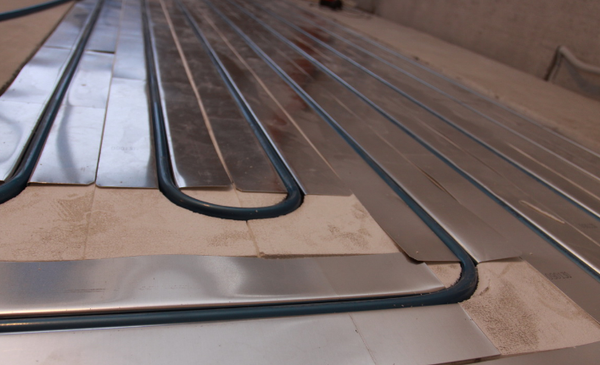

Теплоизоляция для теплого водяного пола не менее важна

Высокими изоляционными характеристиками обладает экструдированный пенополистирол, который к тому же водостоек и выдерживает значительные нагрузки на сжатие. Листы пенополистирола толщиной 30-50 мм (для пола первого этажа – 50-100 мм) укладываются встык на гидроизоляцию, швы заполняются битумной мастикой, вдоль стыков клеится и промазывается той же мастикой армирующая капроновая сетка шириной 10 см.

При устройстве теплоизоляции своими руками можно использовать готовые утеплители для тёплых полов, имеющие на своей поверхности специальные каналы для укладки трубок, но их цена выше традиционных материалов.

Армирование основания

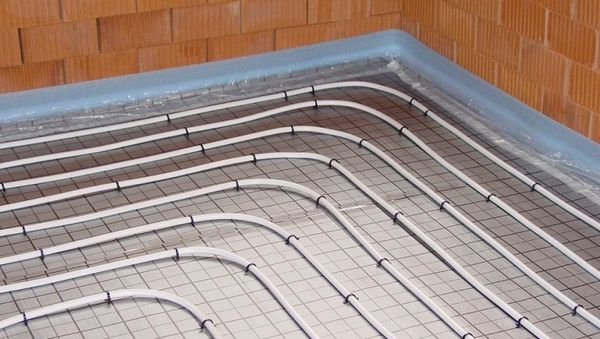

По периметру помещения выше теплоизоляции к стенам клеем ПВА точечным способом своими руками крепится полоса экструдированного пенополистирола толщиной 5-10 мм и шириной 10-15 см, которая будет играть роль демпферного (температурного) шва при расширении слоя бетона от подогрева.

Особенности и монтаж системы водяного подогрева пола под плитку

Рекомендуется армирование стяжки теплого пола для предотвращения деформаций и поломки обогревательного устройства

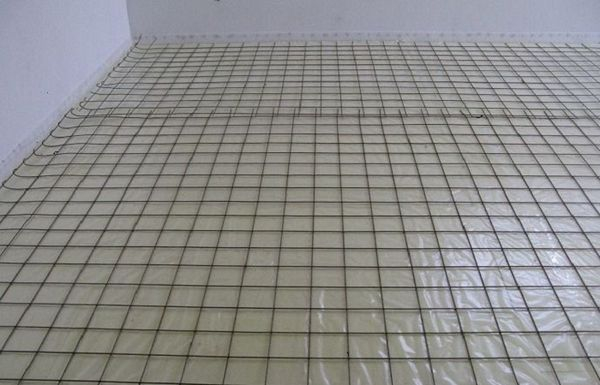

Поверх теплоизоляции нужно уложить арматурную сетку для придания прочности бетону, который будет уложен на трубы-тепловоды. Для армирования используют стальную арматуру переменного профиля диаметром 8-10 мм, связанную в сетку с ячейкой 10х10 см, или пластиковую арматуру диаметром 6-8 мм с тем же размером ячеи. Армирующую сетку можно использовать также для фиксации по месту трубопроводов – своими руками крепить к ней тепловоды капроновыми хомутами-стяжками.

Если в помещении планируется монтаж нескольких контуров труб-тепловодов, то демпферный шов из пенополистирола необходимо устроить также по всем границам контуров между собой.

Стяжка тёплого пола

После окончания монтажа системы производится обязательная опрессовка – проверка герметичности оборудования под давлением воды 5 бар. Если в течение 24 часов протечек воды и вздутий на трубах не появилось, приступают к сооружению основной бетонной стяжки.

Стяжку сооружают при давлении воды в трубах 3 бар из песчано-цементного раствора с добавлением пластификатора, приготовленного в пропорциях:

  • цемент М-400 – 100 кг;
  • песок просеянный – 1000 кг;
  • вода – 50 л;
  • пластификатор – 8 л;
  • фибра – 100 г (как замена армирующей сетки).

Поверх тепловодов при последующей облицовке тёплых полов керамикой нужно уложить армирующую сетку с ячейкой 10х10 см из стальной проволоки диаметром 3-5 мм. Укладку арматурной сетки можно заменить добавлением в раствор на стадии сухого перемешивания полипропиленовой фибры.

Особенности и монтаж системы водяного подогрева пола под плитку

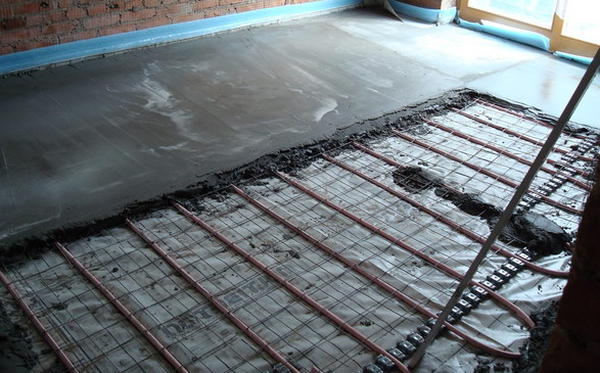

Чтобы стяжка для теплого водяного пола была ровной и прочной, нужно строго соблюдать последовательность действий

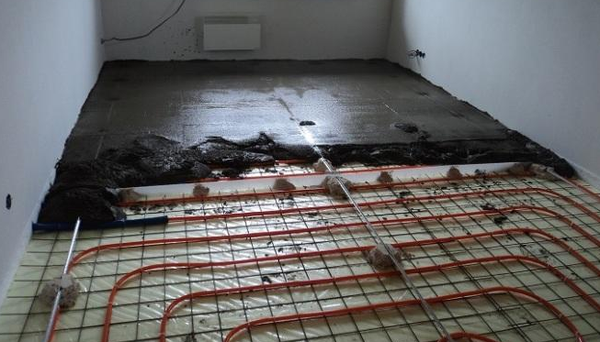

Толщина стяжки выполняется в пределах 30-50 мм, слой бетона сверху тепловодов не должен превышать 2 см. Стяжка не должна подвергаться воздействию сквозняка, на вторые сутки после укладки её на неделю укрывают плёнкой для предотвращения преждевременного испарения воды. Через 28 дней после устройства стяжки можно приступать к укладке керамической плитки.

Выбор керамики на тёплый пол и её укладка

Керамическая плитка на водяную систему напольного подогрева выбирается с учётом основных предъявляемых требований:

  • высокая плотность и теплопроводность;
  • стойкость к перепадам температур;
  • прочность;
  • безопасность.

Исходя из основных требований, для облицовки тёплых полов правильным выбором будет укладка следующих материалов:

  • натуральный камень (мрамор, гранит);
  • керамогранит;
  • глазурованный клинкер;
  • не глазурованный метлах.

Плитка с высоким показателем пористости обладает теплоизоляционными свойствами, поэтому укладка на тёплые полы терракоты нецелесообразна.

Особенности и монтаж системы водяного подогрева пола под плитку

Укладка таких теплых полов рекомендуется под плитку или керамогранит

Плиточный клей и затирочный состав для водяного тёплого пола должны быть эластичными после отверждения, чтобы компенсировать разницу в температурном расширении бетона основания и керамики.

Укладка керамики

При правильном выборе материалов, качественной подготовке и ровной стяжке монтаж плитки на тёплый пол отличается от облицовки обычного основания лишь несколькими моментами:

  • укладка плитки и затирка швов выполняются при поддержании давления в трубах величиной в 3 бар;
  • стык облицовки со стенами устраивается шириной 5 мм;
  • бесшовная укладка керамики для отделки тёплого пола не применяется (ширина швов 2 мм).

Устройство водяной напольной системы подогрева с последующей отделкой пола керамикой – сложный вид строительно-монтажных работ. Теоретическое ознакомление с технологией не предполагает возможность их выполнения дилетантом. Но знание технологии, требований и технологической последовательности монтажа поможет заказчику осуществлять контроль качества производства работ подрядчиком и выполнять мелкий точечный ремонт отделки самостоятельно.
