Подбор тёплых полов под напольную отделку плиткой

Облицовка оснований керамикой – популярный способ отделки поверхностей, имеющий множество достоинств. Виды производимой керамической плитки различаются степенью положительных характеристик, но всем им присуще общее свойство – даже в помещениях с комнатной температурой они прохладны на ощупь. Отделанные керамикой стены в силу отсутствия постоянного контакта с ними жильцов редко напоминают об этом факторе, а вот холодный кафель на полу обращает на себя внимание сразу же, особенно в жилых помещениях зимой. Так какой же теплый пол лучше?

Проблема холодной на ощупь керамики была в числе других решена с изобретением «тёплых» полов – оборудования для подогрева напольной поверхности изнутри. Данное оборудование производится на основе нескольких технических решений, что обуславливает появление новой проблемы – выбор тёплого пола под плитку. Рассмотрим, как грамотно решить этот вопрос, чтобы к имеющимся условиям подобрать оптимальный вариант системы тёплых полов.

Аргументы в пользу устройства полов с подогревом

Тёплый воздух всегда стремится вверх, поэтому в любом помещении самые холодные его слои располагаются внизу, над полом. Соответственно, чтобы обеспечить максимально эффективную конвекцию в комнате при её обогреве без принудительного вентилирования, нагревательный элемент нужно устанавливать как можно ниже.Ниже всех конструкций расположен только пол, отсюда вывод – если напольную поверхность подогревать изнутри, она станет оптимальным вариантом теплообменника.

Характеристики «тёплых» полов

Достоинства у данной системы преобладают над недостатками, поэтому начнём с них:

• Высокий уровень комфортных ощущений – температура воздуха на уровне головы человека на несколько градусов ниже, чем в воздушном слое у ног.
• Отсутствие пожароопасных излучателей и радиаторов, способных травмировать человека, занимающих место и нуждающихся в дополнительном декорировании.
• Низкая температура напольной поверхности, не создающая дискомфорта.
• Широкие возможности автоматизации управления обогревом.
• Гигиеничность – отсутствие на полу влаги, а также скоплений пыли, неизбежных при эксплуатации конвекторов.
• Длительный срок эксплуатации – системами из качественных комплектующих пользуются 30-50 лет.

Есть у «тёплых» полов и недостатки, причём, у водяных и электрических – индивидуальные:

• Подъём уровня финишной отделки пола на 7-10 см, обусловленный толщиной «пирога» полов с подогревом (уменьшение высоты потолков и дверных проёмов, необходимость подрезки полотен дверей снизу).
• Ограничение на установку оборудования на воде в многоквартирных домах – запрет подключения к трубам центрального отопления или горячего водоснабжения.
• Значительное потребление электроэнергии электрической системой подогрева.
• Сложности точечного ремонта нагревательных контуров (расположение под финишной отделкой, часто – в стяжке).
• Ограничение в выборе материала финишной отделки пола (обязательное условие – наличие хорошей теплопроводности).
• Нежелательность длительного пользования «тёплыми» полами людьми с варикозными заболеваниями сосудов.

Применение полов с водяным подогревом

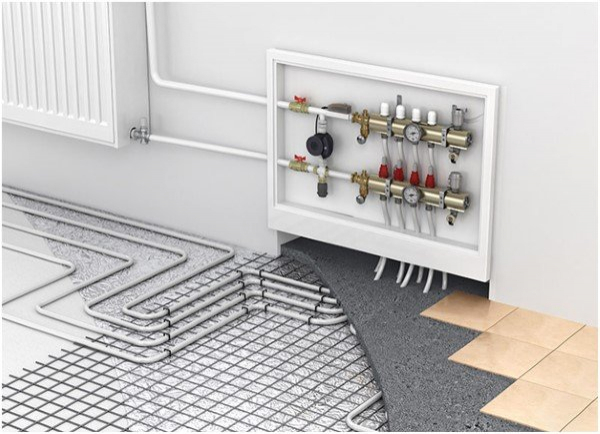

Оборудование такого типа состоит из нагревательного контура, выполненного из трубок с циркулирующим по ним теплоносителем (антифриз), и распределительного узла.

Трубки для нагревательного контура изготавливаются из следующих материалов:

Медь – прочный, долговечный, но дорогой материал, стойкий к температурным колебаниям (от -100 до +2500С) и механическим воздействиям. Но при контакте с водой, имеющей повышенную кислотность или щёлочность, долговечность меди сокращается. Кроме того, необходимо избегать прямого контакта меди со сталью, который вызывает разрушение этих металлов на площади соприкосновения.

Металлопластик – достойный соперник меди, долговечный и устойчивый к коррозии, но по гораздо более низкой цене. К важным преимуществам металлопластика перед медью относятся также малый удельный вес и высокие звукоизоляционные свойства (движение теплоносителя по трубкам не слышно).

Сшитый полиэтилен – прочный, устойчивый к температурным перепадам, стиранию и растрескиванию материал, не боящийся царапин. Качество трубок во многом обуславливается степенью (рекомендуемая 65-80%) и способом «сшивки» (PEX-a, PEX-b, PEX-c, PEX-d) – создания дополнительных поперечных связей между молекулами полиэтилена, повышающих прочность.

Полипропилен – долговечный, прочный и экологичный полимер, но устройство изгибов в таком контуре требует радиуса кривизны в 6-8 диаметров трубки, что снижает спрос на этот материал при монтаже «тёплых» полов.

Трубчатые контуры из первых трёх материалов монтируются при помощи специальных фитингов, а трубки из полипропилена – горячей пайкой.

Из перечисленных материалов большей теплопроводностью обладает медь, что и определяет максимальную эффективность её использования при монтаже нагревательных контуров, но высокая цена этого металла ограничивает его применение.

Независимо от назначения помещения, для нагревательных контуров водяных «тёплых» полов можно использовать любой из выше перечисленных материалов, обладающих для этого достаточным запасом прочности. Но при облицовке пола плиткой из природного камня толщиной 20-30 мм и выше предпочтительнее медные трубки – высокая теплопроводность меди компенсирует инертность натурального камня при нагреве.

Работа водяных «тёплых» полов обеспечивается циркуляцией теплоносителя в нагревательном контуре. Использовать для этого теплоноситель систем центрального отопления или горячего водоснабжения не разрешит снабжающая организация – температура жидкости на выходе из контура значительной длины будет низкой. А несанкционированное устройство «тёплого» водяного пола в ванной или маленькой кухне даст в результате горячую напольную поверхность, далёкую представлений о комфорте. Выход есть – установить газовый или электрический нагревательный котёл. Но это решение требует значительных дополнительных затрат и места под оборудование. Учитывая, что, кроме котла, в жилье придётся размещать ещё и распределительный узел водяных «тёплых» полов, можно сделать однозначный вывод – для установки в квартире система с водяным подогревом непригодна. Но в частных домах, офисах фирм и общественных зданиях различного назначения этот вид оборудования зарекомендовал себя хорошо – его использование безопасно и экономично.

Подбор электрических «тёплых» полов под плитку

В многоквартирных домах решением вопроса подогрева керамической напольной облицовки жилья любой площади является пол с электроподогревом. Электрополов производится несколько видов, но общие достоинства такого решения следующие:

• Тепловой расчёт и монтаж оборудования требуют меньших финансовых и временных затрат.
• Для подключения электрооборудования к сети не нужно оформлять специального разрешения.
• Элементы нагревательного контура можно подбирать с привязкой к высоте потолков – возможно устройство под плитку стяжки малой толщины (до 3 см).
• Заданные настройки параметров обогрева выполняются оборудованием точно.
• Электросистема компактна — распределительный узел в ней отсутствует, а регулирующая аппаратура (термодатчик, таймер, автомат отключения) малогабаритны.
• При нарушении целостности электрического нагревательного контура последствия для соседей снизу отсутствуют – протечки не будет.
• Расходы на электричество можно увязать с потребностью жилья в отоплении – смонтировать «тёплый» пол не во всех комнатах.

Современные полы с электроподогревом можно разбить на 3 основные группы:

1. Кабельные конструкции.
2. Маты с ТЭНами.
3. Инфракрасные системы – стержневые и плёночные.

Все перечисленные устройства объединены общими требованиями:

• Необходимость монтажа и эксплуатации на сухом основании.
• Обязательное выполнение заземления.
• Потребность в терморегулирующей аппаратуре.

При этом, естественно, каждый вид «тёплых» электрополов обладает и индивидуальными свойствами – особенностями монтажа, определенным воздействием на финишное покрытие и другими характеристиками, обуславливающими его рейтинг популярности.

Уже частично отвечая на вопрос, как правильно выбрать теплый пол под плитку, рассмотрим только те виды электрических систем, которые рассчитаны на монтаж поверх них керамики – кабельные системы и ТЭНовые маты. Инфракрасные устройства подогрева используются под финишную отделку из других материалов – древесины, инженерной доски, ламинированной ДСП, ламината, шпонированной фанеры и т.д.

«Тёплый пол» кабельной системы

Простота монтажа и надёжность конструкции делают это оборудование наиболее востребованным для решения вопроса, какой же «теплый» пол выбрать под плитку.

Принцип работы кабельных полов с подогревом основан на законе Джоуля-Ленца, согласно которому проводник нагревается при прохождении по нему электрического тока.

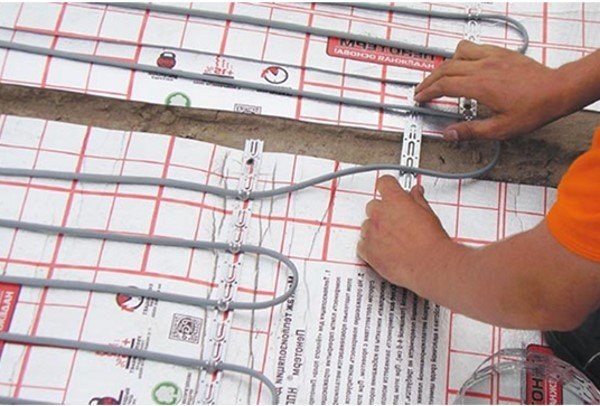

Нагревательный контур такого «тёплого» пола выполнен из изолированного кабеля малого диаметра, проложенного в бетонной стяжке актуальных зон помещения поверх утеплителя (желательно – фольгированного), минуя места установки мебели. Концы провода через датчик температуры и терморегулятор соединяются с бытовой электросетью – по отдельной линии с индивидуальным автоматом.

По внутренней структуре нагревательный кабель может быть одножильным или двужильным, от чего зависит схема его укладки и подключения к сети, по функциональности – резистивным или саморегулирующимся.

Выбирая между резистивным и саморегулирующимся кабелями, необходимо знать следующее:

• Нагреватели резистивного действия чувствительны к наличию трещин и пустот в окружающей стяжке. В местах этих дефектов из-за нарушения теплопередачи образуются зоны перегрева кабеля, что влечёт сокращение его ресурса.
• Для саморегулирующегося провода перепады температур в толще стяжки не опасны – в его структуре присутствует полупроводниковая матрица, изменяющая своё сопротивление при изменении температуры, тем самым регулируя нагрев проводника.

Разница в функциональности этих кабелей обуславливает и более высокую цену саморегулирующихся проводников.

Выбирая под плитку электрические полы кабельного типа, следует учитывать конструктивную особенность монтажа этого оборудования – необходимость сооружения стяжки, в которой будет располагаться нагревательный контур, и которая «отнимет» у высоты потолков 7-10 см.

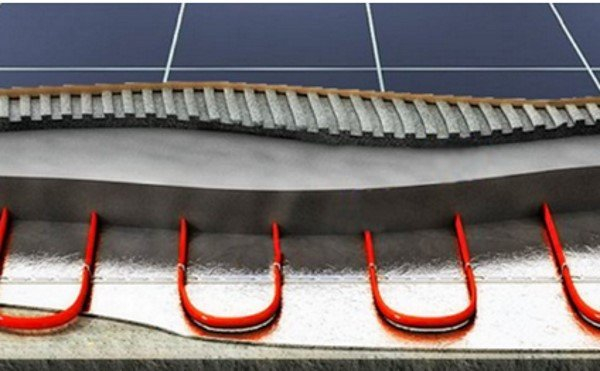

Кабельный «тёплый» пол под толстой стяжкой

В помещениях, где нужно быстро подготовить, прогреть отделанную плиткой напольную поверхность к приходу жильцов (баня, балкон), лучше не устраивать полы с кабельным подогревом – толщина стяжки будет замедлять выход оборудования в рабочий режим.

Полы с подогревом ТЭНовыми матами

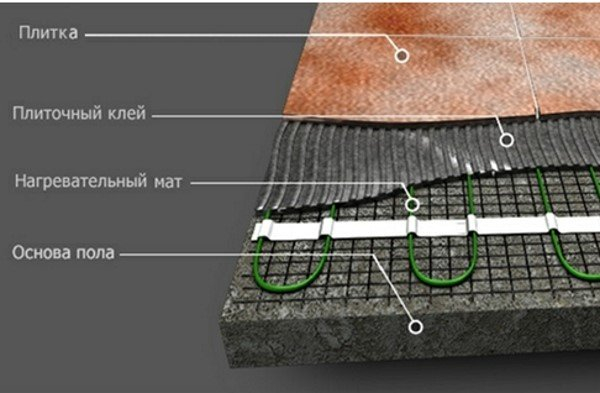

Основой нагревательных матов также является одно- или двужильный тонкий кабель, уложенный «змейкой» на пластиковую сетку. Нагревательный проводник – сердцевина кабеля покрыта фольгированным экраном, изолирована диэлектриком и помещена в защитную оболочку. Сетка имеет форму полосы определённой длины, свёрнутой для удобства монтажа в рулон, ширина которого обычно составляет 0,5 м.Для помещений с длительным пребыванием жильцов или детских комнат лучше выбирать двужильный кабель, что продиктовано низкой интенсивностью его электромагнитного излучения.

ТЭНовые маты из-за отсутствия необходимости сооружения толстой стяжки называют ещё тонкими кабельными полами – плиточный клей при укладке нагревательного контура заполняет ячейки сетки и создаёт прочное армированное основание.

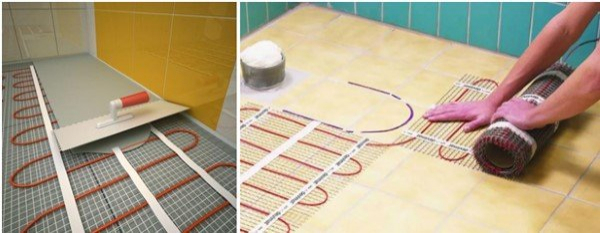

Тонкие кабельные электрополы стелют на имеющееся несущее бетонное основание, их можно класть даже на старую плитку после подготовки поверхности для улучшения адгезии – абразивной обработки лицевой стороны болгаркой с «сухорезом» и грунтовки. При укладке тонких кабельных «тёплых» полов толщина слоя плиточного клея формируется равной диаметру кабеля, и система обогрева почти не увеличивает отметку уровня полов. Такая технология очень удобна для локального исполнения, так как монтаж системы возможен без приурочения к капитальному ремонту жилья.

Анализ статистики продаж систем электрических «тёплых» полов позволяет назвать производителей, чья продукция заслуженно пользуется популярностью на российском рынке:

• Зарубежные компании – Devi, Ensto, Energy, Rehau.
• Российские фирмы – «Теплолюкс», «Национальный комфорт», «Феникс».

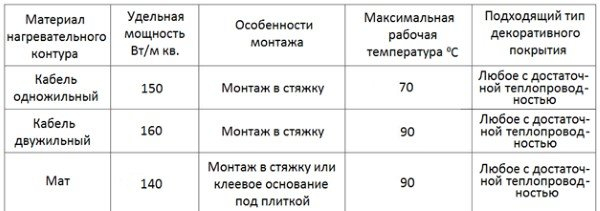

Для удобства сравнения основные характеристики пригодных к укладке под плитку электрических «тёплых» полов сведены в таблицу.

Полы с подогревом давно перестали быть экзотикой при обустройстве жилья. Разрабатываются новые их виды, а существующие модели совершенствуются, поэтому подобрать сегодня удачное сочетание этого оборудования с выбранной для отделки полов керамической плиткой уже не является сложной задачей. Нужно лишь грамотно анализировать и стыковать их характеристики.
