Состав, технические характеристики, ГОСТ плиточных клеев

Плиточный клей – второй по значимости материал, от качества и свойств которого зависит конечный результат при облицовке поверхностей плиткой. Ассортимент клеящих составов, предлагаемых современными производителями, широк, поэтому без знания специфических характеристик различных видов клеев и сравнения их с требованиями ГОСТа сделать выбор в пользу конкретного материала сложно.

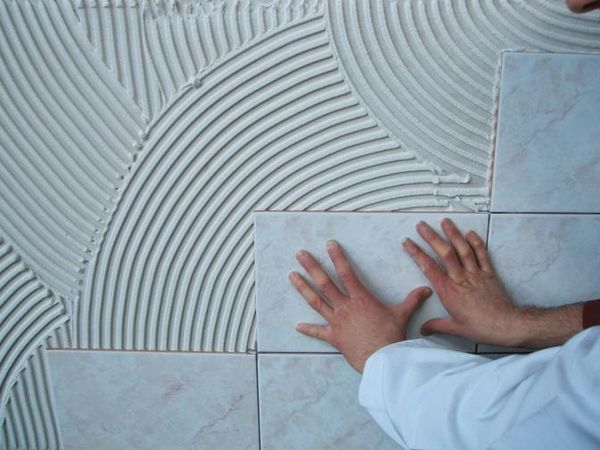

Для того чтобы плиточный клей надежно удерживал облицовку, важно поддерживать технические характеристики смеси согласно ГОСТ

Чтобы правильно выбрать нужную смесь, рассмотрим следующие вопросы:

• общие требования к клеящим смесям;
• группы клеев для плитки;
• свойства и области применения.

Общие требования к плиточному клею

Все виды клеящих смесей для укладки плитки должны обладать определённым набором необходимых технических характеристик, которые, в зависимости от разновидности клея, могут отличаться по значению. Перечислим эти свойства.

В процессе работы (до застывания раствора):

• простота приготовления;
• эластичность (должен хорошо ложиться на склеиваемые поверхности);
• достаточный срок жизни (возможность выработать приготовленное количество смеси, поправить сместившуюся плитку до застывания клея);
• высокая адгезия (сцепление раствора с поверхностями материала и основания);
• низкая текучесть и устойчивость к сползанию (удержание плитки по месту установки на вертикальной поверхности).

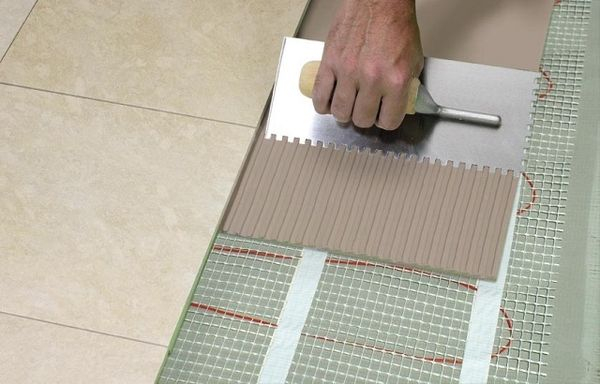

В первую очередь клей должен иметь повышен­ный показатель по водо- и морозостойкости

После отверждения плиточного клея:

• прочность на сжатие и сдвиг;
• водостойкость;
• термостойкость;
• морозостойкость;
• устойчивость к воздействию химических средств;
• эластичность (способность принимать на себя возникающие при изменении температур напряжения материала облицовки).

Группы плиточных клеев

По материалу составляющих все клеящие смеси для керамики делятся на 3 группы:

• составы на цементной основе;
• водно-дисперсионные растворы;
• полиуретановые клеящие составы;
• клеи на основе эпоксидных реактивных смол.

Рассмотрим эти группы и входящие в них подгруппы.

Составы на основе цемента

Клеи на цементной основе представляют собой сухую смесь цемента, песка и определённых химических компонентов, набор которых может меняться. Требования, предъявляемые к техническим характеристикам цементных клеящих смесей, изложены в ГОСТ 31357-2007 «Смеси сухие строительные на цементном вяжущем. Общие технические условия», ГОСТ 31358-2007 «Смеси сухие строительные напольные на цементном вяжущем. Технические условия» и ГОСТ 4.233-86 «Растворы строительные. Номенклатура показателей».

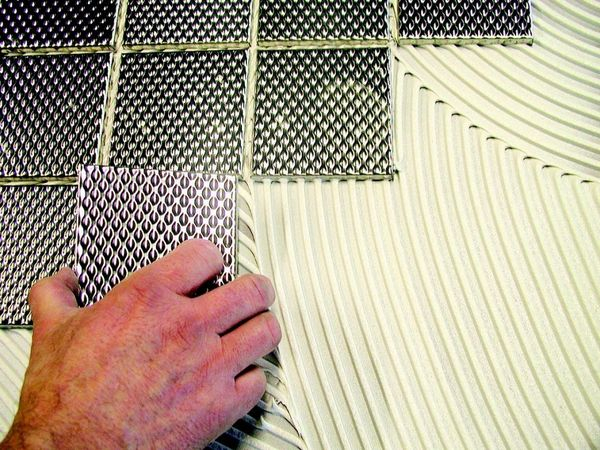

Плиточный цементный клей относится к сухим растворам

Характеристики

Эти клеи, в зависимости от разновидности, предназначены для отделки наружных и внутренних поверхностей плиткой из натуральных и искусственных материалов. Стандартная расфасовка смеси – пакеты по 25 кг.

Удельный вес сухого материала составляет в среднем 1,3 г/см3, плотность готового к применению раствора – 1,8 г/см3.

Прочность на сжатие полностью отвердевшего клея, согласно ГОСТ, должна быть более 10 МПа для универсальных составов и не менее 15 МПа для материалов с маркировкой «Эластичный», «С повышенной фиксацией» и «Для пола».

Состав плиточного клея замешивается на воде согласно доступно изложенной на упаковке инструкции и используется двумя способами – нанесением на керамику и укладкой на поверхность основания. Цемент в составе раствора применяется серого или белого (для стеклянной плитки и мозаики из смальты) цветов.

Клеевые растворы на основе цемента в процессе застывания удерживают в себе воду, уже через сутки позволяют произвести затирку швов, полный же набор клеем прочности происходит в срок до 2-3 недель.

Срок хранения

При покупке таких смесей следует обращать внимание на дату выпуска материала, так как по истечении срока годности в силу гигроскопичности в составе формируются комки. Срок годности таких смесей в упаковке производителя составляет от 6 до 9 месяцев, поэтому при покупке необходимо учесть, что этот срок должен истечь до окончания ремонта – каждый просроченный месяц лишает цемент 5% активности, а полимерные компоненты могут вообще потерять свои свойства.

Цементные клеевые смеси, в свою очередь, подразделяются на 2 подгруппы:

• толстослойные (выравнивающие);
• тонкослойные.

Толстослойные цементные клеевые смеси

Эти смеси применяются для выравнивания основания под плитку, если перепады уровней поверхности составляют 1-3 см. Использование таких составов позволяет обойтись без оштукатуривания основания и сократить сроки ремонта.

Для обеспечения длительного срока эксплуатации важно правильно подобрать клеящий состав

Состав выравнивающего клея, в который входит цемент, песок различных фракций и набор полимеров, обеспечивает прочность укладки плитки из любого материала. Материал марки «усиленный» применяется даже для монтажа облицовки из природного камня и керамогранита, удельный вес которых из-за высокой плотности в полтора-два раза превышает вес обычной керамики. Производятся также разновидности толстослойного клея для наружных и внутренних работ, для помещений с повышенной влажностью и высокой температурой воздуха.

Показатель прочности на сжатие толстослойных клеев после полного высыхания должен быть не менее 10 МПа.

Недостатком выравнивающих смесей является их сильная усадка, что затрудняет подсчёт потребности в материале и не делает этот способ выравнивания поверхностей экономичным.

Тонкослойные клеи на цементной основе

Тонкослойные клеящие составы на основе цемента применяются для настилки плитки на поверхность, перепады уровня которой не превышают 1 см.

Слой клея, наносимый на тыльную сторону керамики, должен быть не менее 5 мм. Как и в выравнивающих смесях, в тонкослойных составах применяются специальные добавки, повышающие отдельные характеристики материала, необходимые для его использования в специфических условиях, но удельный вес клеящего вещества от этого меняется незначительно. Разновидности таких клеев с усиленной адгезией и прочностью для укладки тяжёлой плитки также существуют.

Прочность на сжатие тонкослойных составов после высыхания не должна быть ниже 10 МПа.

Достоинства тонкослойных смесей – малый расход (1-1,5 кг на 1 м кв.) и меньшие, чем у толстослойных, сроки высыхания.

Недостаток – низкая влагостойкость при отсутствии маркировки «влагостойкий», что вынуждает применять только влагостойкие смеси.

Водно-дисперсионные клеящие составы

Водно-дисперсионные (полимерные) клеи – это однокомпонентные водные растворы частиц полимера на основе акрила, латекса или поливинилацетата (ПВА). Применяются для облицовки керамической плиткой выровненных бетонных, оштукатуренных и гипсокартонных оснований, образуя водонепроницаемую оболочку. Реализуются в пластмассовых герметичных ёмкостях различного объёма. Удельный вес готового к применению раствора приблизительно равен весу клея на основе цемента и составляет 1,3 г/см3, за плотность принимается эта же величина.

Технические характеристики таких клеящих составов регламентируются требованиями ГОСТ 28780-2004 «Клеи полимерные. Технические условия» и ГОСТ 12172-74 «Клеи фенолополивинилацетальные. Технические условия».

Дисперсионный клей — это состав плиточного клея на водной основе, который включает акрил или целлюлозогликолевую кислоту и специальные добавки — мел, латекс

Эти материалы производятся в виде густых белых, цветных растворов и паст. Взвешенные в воде частицы клея при испарении воды или уходе её в основание соединяются между собой и образуют склеивающую плёнку.

Инструкция по применению, как правило, в доступной форме изложена на таре.

Достоинства:

• простота подготовки к использованию;
• лёгкость нанесения;
• прочность соединения;
• высокая влагостойкость;
• жаропрочность;
• малый расход;
• отсутствие в составе материала горючих составляющих;
• длительная годность при хранении в герметичной таре;
• экологичность.

Недостатки:

• невозможность применения для выравнивания поверхностей;
• высокая по сравнению с цементными клеями цена.

Водно-дисперсионный клей является самым распространенным на рынке

Полиуретановые клеевые составы

Клеи на основе полиуретана – это одно-или двухкомпонентные составы. Технические характеристики этих клеев должны удовлетворять требованиям ГОСТ 30535-97 «Клеи полимерные. Номенклатура показателей».

Отверждение однокомпонентных составов происходит за счёт влаги окружающей среды, вступающей в реакцию с компонентами раствора. Двухкомпонентные вещества твердеют при смешивании составляющих в определённом соотношении.

Необходимо учитывать, что некоторые разновидности полиуретанового клея расширяются при отверждении и потому для укладки плитки непригодны.

Материал обладает высокой прочностью, достаточной эластичностью и устойчивостью к воздействию химических веществ. Эффективно скрепляет между собой поверхности даже разнородных материалов (металл – стекло, камень – древесина), обладает почти нулевым влагопоглощением, нечувствителен к большим перепадам температур (от -50 до +120 градусов по Цельсию) и давления. Состав, помимо прочного соединения материалов в короткий срок, обеспечивает гидроизоляцию основания.

Промышленно производится однокомпонентный и двухкомпонентный полиуретановый клей

Раствор клея кистью или валиком наносится не на плитку, а на основание. Необходимым условием набора прочности полимерного клея при использовании является тщательное перемешивание раствора и точное соблюдение пропорций составляющих при двухкомпонентном исполнении.

Достоинства материала:

• прочность и долговечность соединения;
• высокая адгезия к любым поверхностям;
• влаго-и термостойкость (годность для устройства тёплых полов);
• устойчивость к химическим веществам;
• быстрый набор прочности (возможность производства ремонта в короткий срок);
• возможность выбора разновидности клея для конкретных условий без переплаты за универсальность;
• малый расход и отсутствие усадки;
• экологичность после застывания.

Недостатки:

• Необходимость наличия навыков использования этого клея;
• Наличие едкого запаха у некоторых разновидностей;
• Относительно высокая цена.

Работу с полиуретановым клеем следует выполнять в защитных перчатках, а при попадании раствора на кожу в короткий срок смыть его тёплой водой с мылом.

Клеи на основе реактивных смол

Эпоксидные клеящие составы подразделяются на двух- и многокомпонентные. Не содержащий растворителя эпоксидный клей состоит из смолы (основного связующего вещества) и отвердителя (жидкого или порошкообразного активатора). Связующее вещество смешивают в определённой пропорции с отвердителем, после чего смесь наносят на обезжиренные поверхности плитки или основания, и изделие приклеивают по месту.

Смесь из синтетической смолы, минеральных наполнителей и органических добавок, твердение которой осуществляется вследствие химической реакции

Срок схватывания клея составляет приблизительно 20 минут, а полное отверждение происходит через несколько часов. Склеиваемые поверхности не должны быть пористыми. В сложных случаях для повышения прочности эпоксидный клей армируют сухим порошкообразным стекловолокном.

Эти клеи имеют высокие технические характеристики, в связи с чем применяются в ответственных местах и на производствах с агрессивными условиями эксплуатации отделки.

Значение прочности на сжатие составов на основе реактивных смол должно быть не менее 15 МПа.

Достоинства:

• высокая прочность при нетребовательности к толщине клеевой прослойки;
• эластичность и высокая адгезия;
• водонепроницаемость;
• морозостойкость;
• большой срок годности;
• малый удельный вес (1300-1500 кг/м3);
• отсутствие усадки.

Недостатки:

• горючесть;
• высокая стоимость.

Заключение

Приняв решение, какой именно вид клея использовать при ремонте, целесообразно выписать из ГОСТ характеристики, которыми должен обладать этот материал, и при покупке сравнить их с данными, пусть и неполными, указанными на упаковке. Срок годности при этом рассчитывать с момента производства материала, а не с даты приобретения.
