Всё о люках невидимках под кафельную плитку

Ещё на стадии планирования ремонта в ванной комнате, туалете и кухне, когда выбирается дизайн помещения, расположение оборудования и коммуникаций, нужно побеспокоится об устройстве ревизионных люков под плитку. Уже давно и традиционно коммуникации убираются в стены, прячутся в коробах и закрываются экранами, это позволяет помещению иметь привлекательный вид без различных труб, кранов, задвижек и узлов учёта.

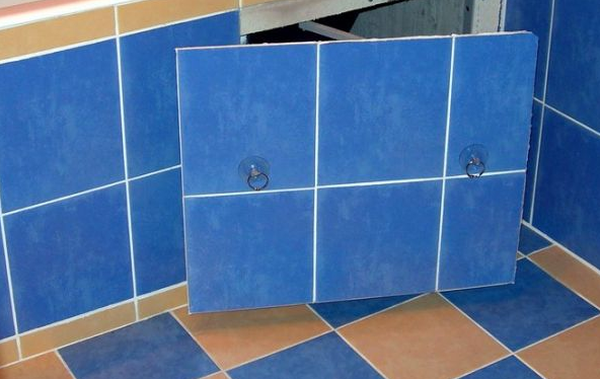

Сантехнические люки предназначены для маскировки и доступа к коммуникационным узлам

Но так как для периодического обслуживания канализации, водопровода, отопления или электросетей и регулярного снятия показаний со счётчиков, к перечисленным устройствам должен быть постоянный и лёгкий доступ. Проблема имеет достаточно простое решение: люк под плитку незаметно скроет любое проблемное место и в то же время обеспечит лёгкое попадание к коммуникационным системам и оборудованию.

Назначение люков, преимущества и недостатки установки

Что же такое ревизионный, скрытый люк? Это устройство, применяемое во время строительства или ремонта в комнатах различного назначения жилых, и общественных помещениях, для обслуживания скрытых инженерно технических коммуникаций. Люк под плитку, может устанавливаться в стену из любых материалов: кирпич, пенно и газобетон, гипсокартон и другие, и под любой отделочный материал: все виды керамики и кафеля, искусственный и природный камень.

Люки невидимки под плитку, предназначены для обслуживания и ревизии систем и коммуникаций (канализация, горячее и холодное водоснабжение, отопление, электрические сети и узлы учёта), скрытых в нишах стенах и перегородках. Люк под плитку, устанавливается до общего монтажа кафельной плитки на облицовываемую поверхность.

Люк на магнитах нажимной

Основным преимуществом скрытого люка для ревизии, является то, что данное устройство практически незаметно на облицовываемой поверхности и поэтому не нарушает общего дизайна помещения и при этом обеспечивает возможность лёгкого доступа к нужным сетям и оборудованию.

Также в список положительных качеств, способствующих широкому применению встраиваемых люков ревизии, можно внести такие характеристики:

• абсолютное сочетание с дизайном помещения;
• прочная конструкция устройства, в том числе и непосредственно самого лючка, даёт возможность использовать люк как напольный, и применения для отделки любых облицовочных материалов, вплоть до тяжёлой керамической плитки;
• обеспечение целостности отделанной поверхности;
• продолжительный срок службы;
• лёгкость монтажа устройства;
• большая степень надёжности;
• возможность быстрого и лёгкого доступа к скрытым инженерным сетям и оборудованию.

Конечно же, смотровые, ревизионные люки имеют и свои недостатки, отметим, что их не так уж и много:

• встраиваемый люк больших форматов имеет достаточно высокий вес;
• устройства, в которых в качестве материала используется силумин, имеют небольшую износоустойчивость, и как следствие, непродолжительный срок эксплуатации;
• высокая стоимость изделий, особенно больших размеров. Так, напольный люк, маскирующий вход в погреб или подвал, будет иметь цену, начинающуюся с 3000 руб.

Виды

Существует большое количество различных видов люков под плитку, для лучшего представления о назначении конкретных устройств и их конструкции, представленное многообразие классифицируется по видам:

По назначению коммуникационных сетей и оборудования, которые они скрывают, люки делятся:

• электрические;
• сантехнические;
• вентиляционные.

По месту расположения, устройства встречаются:

• потолочные;
• настенные;

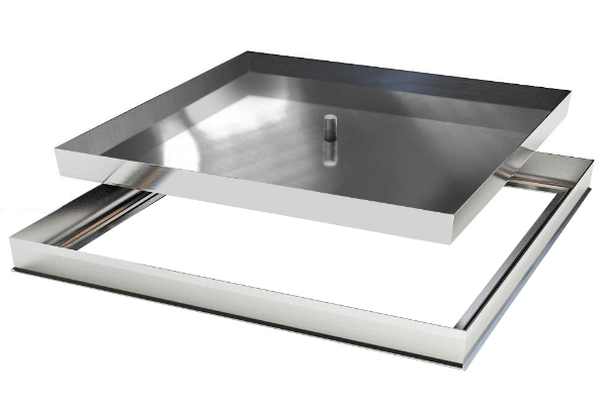

• напольные.

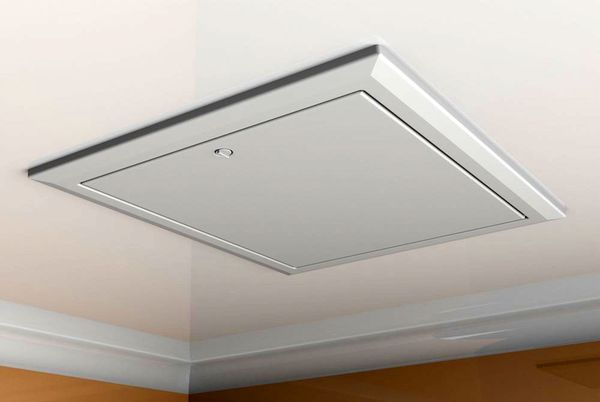

Потолочные люки помогут получить быстрый доступ к электропроводке и прочим коммуникациям

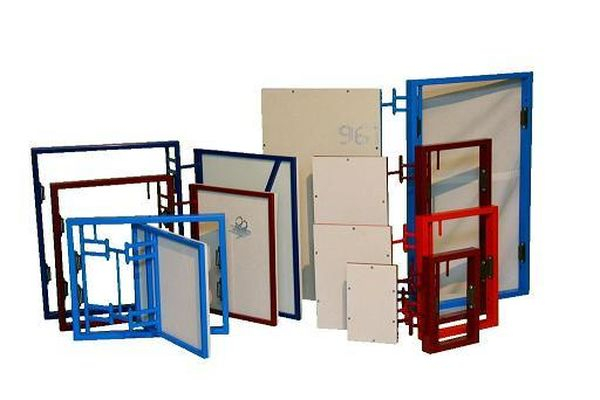

В зависимости, из какого материала выполнено изделие, ревизионные лючки разделяются:

• Продукция, сделанная из металла. Данные модели прочные и эксплуатируются, продолжительный период времени без потери качества, дверцы, обычно окрашены в какой-либо цвет порошковой краской.
• Пластиковые люки. Более дешевый вариант в сравнении с предыдущими устройствами, чаще всего выполняются с ручками или нажимного принципа открывания.
• Альтернативные материалы. Люк невидимка под плитку, может быть сделанным из любых подходящих материалов, имеющихся в наличии. В этом случае, обычно дверцу ревизии, выполняют с использованием материала, применяемого для облицовки помещения, что позволяет качественно замаскировать ревизию на общем фоне отделки.

По форме: устройства для ревизии, встречаются квадратные или прямоугольные, но в случае необходимости, можно заказать люк любой геометрической формы, или изготовить его своими руками.

Стандартные размеры моделей, представляемых торговой сетью, начинаются с параметров 10х10 см и далее линейка размеров люков, тождественна размерам керамической плитки. Максимальный размер люка, который встречается в продаже, это устройство со стороной дверцы в 120 см. В случае изготовления устройства в домашних условиях, габариты люка, принимаются равным размерам плитки, которой планируется облицовка помещения. Это позволит максимально замаскировать ревизию на облицовываемой поверхности.

Конструкции

Ревизионные скрытые люки состоят из рамы и дверцы, окрашенной в определённый цвет или отделанной материалом которым облицовано помещение. Конструктивно они отличаются способом открывания дверцы и бывают:

• Сдвижные. Применяются в труднодоступных местах, особенно если перед дверцей имеется какое-либо препятствие (мебель, сантехническое оборудование и др.). Система оборудована специальными петлями, благодаря которым дверца выдвигается вперёд на 10-12 мм, и смещается в сторону, обеспечив доступ к сетям и оборудованию.

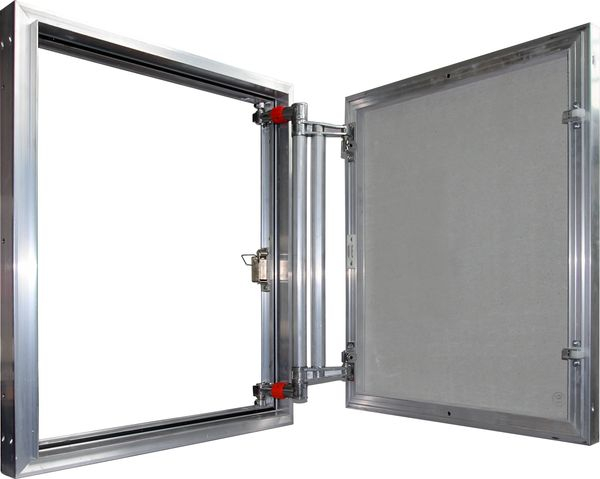

Сдвижной люк невидимка

• Откидные. Оригинальность устройства состоит в том, что дверца у ниши может и открываться, а в случае необходимости, полностью сниматься. Это позволяет использовать данную модель в особо труднодоступных местах, там, где нет возможности применять сдвижные конструкции.

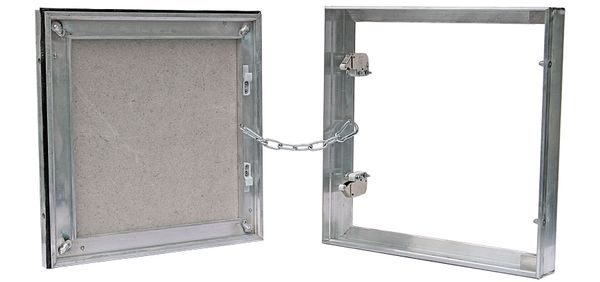

Откидной ревизионный люк

• Нажимные. Люки с нажимным механизмом, лучше всего подходят к поверхностям, облицованным рифлёной керамикой, мозаикой, натуральным камнем. При нажатии, дверца немного выдвигается вперёд и затем распахивается.

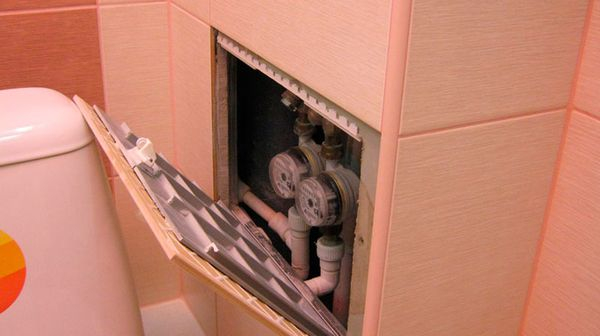

Нажимной люк невидимка

• Распашные. Самый популярный и распространённый вид люков под плитку, конструкция состоит из крепкой металлической рамы и закрепленной на ней дверцы, с помощью шарнирных навесов.

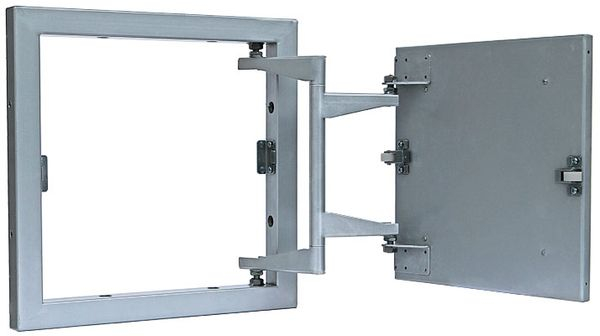

Распашной люк

Если к скрытым инженерным сетям и оборудованию необходим частый доступ, то лучше использовать конструкции со сдвижным механизмом открывания люка.

Выбор устройства и советы по установке

Чтобы правильно подобрать нужный люк невидимку, который обеспечит качественное обслуживание коммуникационных сетей, и при этом не будет выделяться на общем фоне отделки помещения, учитываются следующие параметры:

• размер плитки;
• размер дверцы;
• размер ниши.

Для оптимального выбора устройства, нужно тщательно изучить доступные устройства и механизмы открывания дверки, представленные торговой сетью. А при покупке обязательно обратите внимание на расположение петель на прямоугольном лючке, ведь при одинаковых размерах, например, 20х30 см, навесы могут быть как на длинной стороне, так и на короткой.

Люки невидимки классифицируются на несколько видов по месту расположения

Рекомендации по монтажу ревизионного устройства или скрытой дверцы ниши, отражаются в следующих моментах:

• при монтировании конструкции, обязательно используйте строительный уровень;
• люки небольших размеров, допускается устанавливать в собранном виде, а устройства больших форматов, перед монтажом разбираются на составные части и крепить раму отдельно от дверки;
• проём под люк должен иметь такие же размеры, как и устанавливаемое устройство;
• для обеспечения лучшего соединения рамы механизма со стеной, каркас рекомендуется обработать грунтовкой;
• швы между плиткой, приклеенной на дверку лючка невидимки и плиткой основного массива облицовки, заделывать нельзя.
