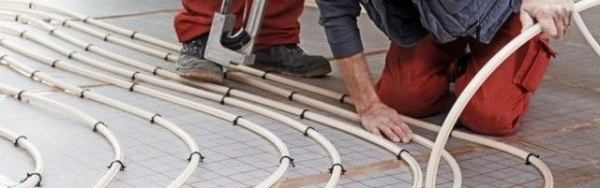

Как сделать водяной теплый пол на лоджии и балконе
Современный водяной тёплый пол на балконе, который застеклён стеклопакетами, позволит пользоваться помещением в любое время года. Система подключается к отоплению и функционирует с помощью горячей воды, циркулирующей по гибким трубам. Отличительной особенностью такой системы является создание уникального микроклимата в помещении, основанного на том, что тепло сфокусировано в ногах.
Преимущества и недостатки тёплого пола
Среди положительных характеристик, присущих водяному тёплому полу на балконе можно выделить несколько основных:
- Равномерный нагрев всей площади пола.
- Освобождение стен от внешнего отопительного устройства (радиатора).
- Легкость, простота в дальнейшей эксплуатации и обслуживании.
- Возможность самостоятельно регулировать температуру воздуха.
- Экономия электроэнергии.
- Абсолютная безопасность.
Одновременно с этим, тёплый пол на балконе имеет целый ряд недостатков:
- Делать обогреваемый пол на балконе своими руками достаточно долго и сложно.
- При соблюдении технологических условий и требований стоимость системы значительно возрастает.
- В сравнении с аналогами других видов обогрева водный пол имеет низкий срок эксплуатации.
- Но, основным является запрет его монтажа в многоквартирных домах, подключенных от центрального отопления.
Увеличение сопротивления может привести к непредвиденным повреждениям
Это связано с тем, что после установки такого пола увеличивается сопротивление на тепловые магистрали, что может привести к возникновению непредвиденных повреждений. Ознакомиться с противопоказаниями можно в пп.5 п. 2 «Мероприятия по переустройству» Приложения № 73 – ПП от 08.02.2005 года.
В большей степени водный тёплый пол монтируется в квартирах с индивидуальным котлом. При этом обязательно нужно удостовериться в том, что отопительный прибор «потянет» увеличившуюся нагрузку.
При положительном результате монтаж системы станет выгодным решением для обогрева лоджии.
Способы монтажа тёплого пола
Самостоятельно сделать тёплый водяной пол на балконе можно двумя способами. Разница между ними заключается расположением труб, по которым будет циркулировать горячая вода. Метод «Змейка» идеально подходит для помещений площадью не более 10 м2.
Принцип заключается укладыванием труб змейкой параллельно друг дружке. Недостаток способа такой, что в «хвосте» температура воды значительно ниже, чем в основании.
Второй вариант «Улитка» идеально подходит для любых балконов. Водный контур укладывается по спирали. Преимущество в сравнении с предыдущим методом заключается в компенсации охлаждения труб из второй половины за счёт тех, что находятся ближе к началу.
Выбор труб для монтажа тёплого пола
Современные технологии производства достигли таких высот, позволяющих застройщику монтировать тёплый пол на балконе в зависимости от предназначения помещения и ценовой политики. Наиболее распространенные материалы:
- Медь. Трубопровод, изготовленный из этого металла, самый дорогостоящий. Но цена в этом случае оправдывает средства: срок эксплуатации медных труб 150 – 200 лет, кроме этого, медь обладает высокой теплоотдачей. Из-за высокой стоимости, материал редко используется в России.
- Металлопласт. Внутренний алюминиевый корпус значительно увеличивает срок их эксплуатации, а гибкость и прочность подтверждают свою высокую цену.
- Полиэтилен. Благодаря тому, что трубопровод из этого материала обладает меньшей прочностью и ценой, он значительно дешевле предыдущих.
- Полипропилен. Надёжный, износостойкий материал с приемлемой ценой. Основным недостатком является необходимость использования специальной фурнитуры (уголки, переходники, муфты) для монтажа.
- Сшитый полиэтилен. Качество заложено ещё на молекулярном уровне, что позволяет говорить о хорошем соотношении с ценовыми характеристиками.
Тёплый пол на балконе с бетонными перекрытиями своими руками
Перед укладыванием труб сделайте стяжку пола, уложите теплоизоляцию и армированную сетку
Подготовительные работы:
- заливается стяжка. В месте, где она прилегает к стене нужно уложить демпфирующую ленту. Она не допустит разрушения слоя стяжки при расширении во время нагрева;
- укладывается слой гидроизоляции;
- сверху слой теплоизоляции;
- затем армирующая сетка, которая предохранит смещение труб;
Монтаж трубопровода водяного тёплого пола на балконе:
- трубы фиксируются к армирующей сетке нейлоновыми хомутами;
- интервал между креплениями не должен быть более 1 метра;
- расстояние до стен должно быть равным 7 – 10 см;
- система подключается к основной отопительной системе, причём отрезок трубы, который будет располагаться над уровнем пола, рекомендуется закрыть защитной гофрой;
- в систему заливается вода;
- отопительный котёл запускается на 50 – 70 % от максимальной мощности;
- через 3 -4 часа проверяется рабочее состояние всей системы (определяются возможные утечки, равномерный прогрев, отсутствие воздушных пробок);
- закончив проверку, система заливается специальной смесью для водного пола (делается это только при номинальном рабочем давлении в трубах). Подробнее о том, как можно утеплить пол на балконе, смотрите в этом видео:
Во время соединения с водным коллектором, вода из него должна быть слита.
Монтаж с использованием пенополистирола
Схема строения теплого водяного пола
Довольно частая ситуация, когда водяной тёплый пол на лоджии необходимо сделать максимально лёгким, так как сама конструкция плиты не выдержит давления, оказанного цементной стяжкой.
В этом случае можно использовать пенополистирольные плиты с повышенным эффектом теплоизоляции. В них уже подготовлены прорези под трубопровод и есть участки, которые будут компенсировать тепловое расширение.
- пенопласт укладывается непосредственно на пол балкона;
Пенополистирол
- трубы системы прокладываются в пазы;
- конструкция подключается к отопительному котлу;
- заливается водой;
- запускается отопление и оставляется на 3 – 4 часа под нагрузкой 50 – 70 % от максимума;
- по прохождению рекомендуемого времени, проверяется состояние системы. Если трубопровод горячий – монтируется черновой пол, из ДСП или ОСБ, затем укладывается декоративное напольное покрытие.
Монтаж на деревянном балконе
Модульный тёплый пол
Балконы с деревянным перекрытием тоже относятся к видам, требующим облегчённого веса конструкции. Профессионалы различают три категории тёплого пола, предназначенного для таких оснований:
- классический на брусе;
- реечный;
- модульный.
Модульный тёплый пол
Схема деревянного теплого пола
Последний является одним из простых вариантов. Трубопровод монтируется в специальные каналы в листах ДСП. Затем он подключается к отоплению, заливается водой и запускается. Как раньше, только после полной проверки можно укладывать финишное покрытие.
Реечный тёплый пол
Реечный тёплый пол на балконе монтируется таким образом:
- Ранее выровненная поверхность накрывается листами ДСП или ОСБ, фиксируется к основанию.
- Поверх них монтируется трубопровод, между которым устанавливается алюминиевый профиль.
- Далее, система проверяется, а верхним слоем укладывается ещё один слой ДСП, ОСБ. Финишным слоем – декоративное покрытие.
Тёплый пол на брусе
Как сделать монтаж пола из бруса? Для этого требуется предварительное утепление поверхности пенопластом.
- Укладывается деревянный брус, а затем монтируется алюминиевый профиль с установленными теплоотражающими пластинами.
- В образовавшуюся нишу размещается трубопровод тёплого пола.
- Дальнейшие действия аналогичны предыдущим методам: после проверки герметичности всё накрывается листами строительного материала и застилается напольным покрытием.
Исходя из отзывов людей, уже установивших такие обогреватели на свой балкон, можно сказать, что такой метод является хорошим решением для основного обогрева помещения.О том, как сделать теплый пол на брусе, смотрите в этом видео:
Единственное, что не позволяет установить такие системы практически в каждой квартире это запрет на подключение от центрального отопления.
