Все больше жителей частных домов и коттеджей практикуют укладку теплых полов. Наиболее комфортными и экономными из всех вариантов являются водяные теплые полы. В установке такие полы достаточно сложные, однако, в результате получается долговечная отопительная система. Чтобы немного удешевить монтаж, можно установить теплые водяные полы своими руками.

Виды и характеристики утеплителей для теплых полов

Чтобы сохранять тепло и направлять его на обогрев напольного покрытия используют утеплители. В современном строительстве существует несколько видов утеплителей для водяных теплых полов, каждый из которых имеет свои достоинства и недостатки.

Минеральная вата

Этот материал является одним из самых распространенных материалов. Он имеет довольно демократичную цену и некоторые достоинства:

• простота монтажа — важно при укладке материала своими руками;
• теплоизоляция;
• термостабильность — материал длительное время не теряет своих свойств.
• экологичность;
• звукопоглощение.

Существует, однако, и недостаток, который имеет минеральная вата. В ее составе может содержаться фенол, который для человека очень вреден.

Следует отметить тот факт, что вреден этот материал только в открытом виде. Под напольным покрытием или под слоем пароизоляционной пленки минеральная вата совершенно безопасна.

Пенопласт

Всем известный материал является широко применяемым во время работ по утеплению. Достаточно часто он используется и для теплых полов.

Пенопласт можно применять не только в уже построенном доме, но и при укладке монолитной плиты фундамента. В пенопластовые маты большой толщины монтируется система теплого пола и инженерная разводка. После этого все заливается бетоном.

Фольгированный утеплитель

Это утеплитель является комбинированным материалом, имеющим обе или одну сторону, покрытую фольгой с прослойкой алюминия.

Это идеальное средство для сохранения тепла. Кроме того, до девяноста семи процентов составляет у этого утеплителя эффект отражения тепла.

Виды фольгированного утеплителя:

• фольгированный пенополистирол;
• покрытая фольгой минеральная вата;
• фольгированный вспененный полиэтилен;
• базальтовый утеплитель, покрытый фольгой.

Как утеплитель для теплого водяного пола идеально подойдет фольгированный пенополистирол. При работе с ним не требуется специальных познаний и дополнительных усилий.

Утеплитель выбран, теперь можно приступать к основным работам.

Поэтапная установка теплого водяного пола

Перед тем как начать изучать поэтапную инструкцию работ, можно ознакомиться с видео установки водяного пола. Оно поможет лучше ориентироваться в информации, а это позволит гораздо быстрее выполнять работы.

Необходимые материалы:

• система теплого пола;
• гидроизоляция;
• раствор для выравнивания и стяжки пола;
• утеплительные материалы;
• вспененный полиэтилен.

Подготовка поверхности

Для подготовки поверхности пола под утеплитель необходимо:

• демонтировать старую стяжку;
• тщательно выровнять поверхность по горизонтали;
• уложить слой гидроизоляции;
• закреплить демпферную ленту, которая позволяет во время нагрева разместить тепловое расширение.

Утепление основания

Необходимо тщательно утеплить основу пола для того, чтобы тепло, идущее от системы подогрева, не уходило вниз.

В случае использования теплого пола, как дополнение к основной системе отопления, рекомендуется утеплить его вспененным полиэтиленом.

Для квартирной системы подойдут листы пенополистирола, которые должны быть от двадцати до ста миллиметра в толщину.

Сверху утеплителя укладывается армирующая сетка.

Расчет и распределение труб

Необходимо рассчитать протяжность труб и шага их установки для каждого помещения дома в отдельности. Рассчитывать можно, воспользовавшись услугами специальных проектных организаций или при помощи специализированных программ. Для каждого контура необходимую мощность самостоятельно посчитать очень сложно. Учитывается при таких расчетах масса нюансов и параметров. Даже из-за небольшой ошибки могут возникнуть сбои в работе системы.

Возможные последствия при ошибке в расчетах:

• неравномерный нагрев пола;
• проявление «тепловой зебры» (чередующиеся холодные и теплые участки);
• недостаточная циркуляция воды;
• образование мест утечки тепла.

Необходимые для расчетов параметры:

• тип теплоизоляции;
• размеры помещения;
• тип напольного покрытия;
• материал перекрытий и стен;
• температуру воды (мощность котла);
• диаметр и материал труб в системе.

Имея эти данные, рассчитывается длина трубы, которая необходима для определенной комнаты. Также определяется шаг установки труб для того, чтобы определить необходимую мощность теплоотдачи.

Распределяя оптимальный маршрут укладки труб, следует учитывать то, что вода в трубах постепенно остывает. Недостатком это не является, ведь теплопотери в помещении происходят совсем неравномерно.

Правила, которых следует придерживаться, распределяя трубы теплого водяного пола.

1. Начинать укладку труб следует от более холодных, внешних стен помещения. В случае, если трубы в помещение вводятся со стороны теплой стены, необходимо участок трубы от стены к вводу утеплить.
2. Чтобы пол в помещении, где только внутренние стены, обогревался равномерно, трубы укладываются от края комнаты в центр по спирали. Доведя трубу до центра с двойным шагом между витками, ее следует развернуть и начать разматывать в обратном направлении к коллектору.
3. От внешних к внутренним стенам система укладывается «змейкой» с целью его постепенного уменьшения нагрева.
4. В большинстве случаев труба укладывается с шагом в тридцать сантиметров. В помещениях с повышенными теплопотерями шаг сокращается до пятнадцати сантиметров.

Монтаж водяного пола

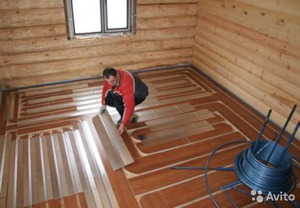

Монтирование и укладку теплого водяного пола своими руками следует начинать с закрепления монтажных профилей, имеющих для труб специальные гнезда.

К укладке следует отнестись очень внимательно и не пережать трубы. В противном случае система перестанет работать и это сможет привести к порче имущества.

1. С помощью евроконусной системы концы труб присоединяются к коллектору.
2. Чтобы избежать сопротивления на углах и не создавать нагрузку на систему и насос, трубы укладываются по периметру спиральной или окружной формой.
3. Крепление производится с помощью хомутов, которые должны быть друг от друга на расстоянии одного метра. Очень сильно прикреплять хомуты к арматуре нельзя, так как от воды они могут расшириться и деформироваться.
4. Следует внимательно следить за расстоянием. От стены необходимо отступать не менее восьми сантиметров. А между трубами расстояние должно быть от десяти до сорока сантиметров.

Подключение труб

Подключение труб производится в следующей последовательности:

• подача коллектора линии соединяется с подачей трубы пола;
• трубы закрепляются по контуру, длина которого должна быть не более шестидесяти сантиметров. Количество выходов зависит от количества контуров;
• крайний конец от трубы присоединяется к коллектору.

Закончив все работы, следует проверить работу пола. Сделать это лучше всего со специалистом.

Все этапы работ по укладке труб завершены, работа пола проверена. Теперь можно сделать красивую стяжку пола, которая проводится при подключенных трубах. Готова такая стяжка будет только спустя двадцать восемь дней, после чего начинаются работы по монтированию напольного покрытия.

Внимательно соблюдая инструкции и следуя рекомендациям специалистов, можно достаточно быстро и с минимальными затратами установить теплый водяной пол в любом помещении.
