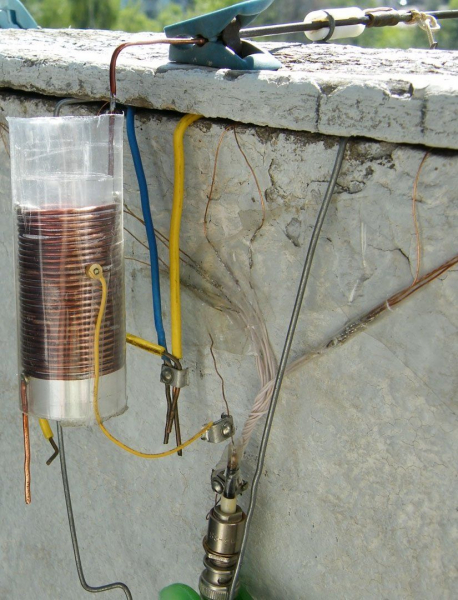

Установка балконной кв антенны
Балконная антенна является наилучшим вариантом в том случае, если установка уличного аналога на крыше здания по каким-либо причинам невозможна. Дело в том, что крыша многоквартирного дома является общедомовым имуществом и находится в ведении управляющей компании.
Поэтому доступ к ней может быть ограничен, а для установки антенны следует получить разрешение управляющей организации (что не всегда удаётся). Единственным вариантом уличного размещения принимающего устройства в этом случае остаётся балкон.
Преимущества уличных антенн перед комнатными
С помощью балконной антенны можно не только принимать телевизионный и радиосигнал, но и связываться с радиолюбителями
Балконные КВ антенны могут использоваться как для приёма сигналов телевизионных и радиостанций, так и для передачи таковых. Также с помощью балконной КВ антенны можно устанавливать связь между любительскими радиостанциями.
Как давно замечено, антенны, вынесенные на улицу, работают гораздо эффективнее своих комнатных аналогов. Это связано с целым рядом физических особенностей распространения радиоволн в пространстве. Распространение радиоволны в замкнутом помещении значительно отличаются от их движения на открытом пространстве.
Внутри помещения могут возникать помехи, поэтому балконная антенна принимает сигнал намного лучше
Внутри помещения, вследствие многократного их отражения от стен и предметов происходит эффект интерференции – наложения волн друг на друга. При этом часто наблюдается хаотичное усиление или уменьшение сигнала, в результате чего возникают помехи.
Влиять на качество приёма комнатных антенн могут самые незначительные, казалось бы, факторы – место установки ТВ или радиоприёмника, перемещение людей по комнате и т.д.
Также стены здания существенно гасят радиосигнал, особенно это касается монолитных железобетонных или панельных домов: входящая в конструкцию стен и перекрытий металлическая арматура создаёт экран, мешающий нормальному распространению радиоволн. Всех этих недостатков лишены антенны, установленные на открытом пространстве – вне помещений.
Однако установка принимающего устройства на крышах в последнее время значительно ограничена ввиду того, что они находятся в ведении управляющих компаний.
Несанкционированная установка тв-антенны может привести к нежелательному конфликту с эксплуатирующей организацией.
Как итог – всё больше жильцов современных многоэтажек размещают принимающие антенны на собственных балконах и лоджиях.
Особенности работы коротковолновых антенн
Коротковолновую антенну сегодня можно либо приобрести в специализированных магазинах, либо смастерить своими руками. Правда, для того, чтобы созданное вами устройство отлично работало, следует обладать некоторыми познаниями в радиоэлектронике.
Короткие волны также именуются декаметровыми из-за длины волны в 10 – 100 м. Диапазон частот декаметровых волн составляет от 3 до 30 мегагерц. Главная их особенность состоит в том, что при отражении от ионосферы и земли КВ-волны несут минимальные потери. Как следствие они способны распространяться на достаточно большие расстояния, сохраняя хороший сигнал.
Среди особенностей КВ-волн можно отметить, что качество их приёма может зависеть от некоторых факторов:
- уровня солнечной активности. Солнечное радиоизлучение может вносить незначительные помехи, ухудшая качество работы принимающей аппаратуры;
- времени суток. Замечено, что короткие волны лучше всего распространяются в светлое время суток, в то время как ночью лучше всего происходит распространение волн длинного диапазона;
- погодных условий. Низкая облачность и туман могут несколько ослаблять передающую мощность коротковолновых станций.
Все перечисленные факторы особенно заметно влияют на работу балконных антенн. Поэтому устанавливая принимающие КВ конструкции на свой балкон, следует быть готовым к некоторым особенностям их работы. Коротковолновые антенны также не могут использоваться для установки связи с космическими аппаратами из-за того, что КВ-волны не могут проникать сквозь ионосферу земли.
По этой причине такие устройства невозможно использовать для приёма сигнала от телевизионных спутников. Во время приёма сигнала в короткометровом диапазоне могут возникать некоторые проблемы также из-за того, что КВ-волны распространяются по различным траекториям. Как следствие – возникновение «замирания» или кратковременного исчезновения сигнала.
Но несмотря на все эти мелкие неудобства, коротковолновые устройства дают массу преимуществ, главное из которых – возможность приёма качественного сигнала от удалённых радиостанций и возможность устойчивого общения между удалёнными друг от друга радиолюбителями.
Сборка и монтаж коротковолновой антенны
Если вы имеете некоторый опыт в радиомеханике, то вполне возможно создать коротковолновую антенну своими руками. Допустим, нам нужно принимающее устройство на 7 МГц.
Для его создания в первую очередь нам понадобится ферритовая трубка. Найти её можно в отработавших свой век компьютерных клавиатурах или мониторах. В находящихся там кабелях ферритовая трубка используется для подавления помех.
Как было замечено неким радиолюбителем, подобные ферритовые трубки реагируют на волны КВ диапазона реактивным импедансом (ёмкостным и индуктивным сопротивлением) силой в диапазоне нескольких сотен Ом. Подробнее о сборке и монтаже простой антенны смотрите в этом видео:
Данные свойства ферритовых трубок позволяют создать своими руками КВ антенну на балкон. Из данной трубки собираем широкополосный трансформатор с коэффициентом трансформации 1:1. Это будет основным элементом нашей будущей балконной антенны. В радиотехнике такой трансформатор обозначается английской аббревиатурой BALUN – от balanced-to-unbalanced transformer, что переводится как «сбалансированный – несбалансированный трансформатор».
Чтобы определить рабочий диапазон получившегося балуна, нагружаем его вторичную обмотку через 50-омный резистор высокочастотным мостом. Если диапазон не соответствует нужному нам (7 МГц), то берём другую трубку, пока не получим необходимый показатель частоты.
После этого заменяем резистор на две половинки диполя. В итоге у нас получается диполь полуволновой длины, лишённый центрального изолятора. В ферритовую трубку же продевается в виде петли питающий коаксиальный кабель.
Крепление КВ-антенны на балконе
Форма КВ-антенны может быть самой различной. Наиболее распространены:
- Мачтовый вариант. При этом антенна на балконе устанавливается на некой мачте («удочке»). Выглядит такой вариант, как стандартная антенная конструкция, в центре которой расположен трансформатор (балун), а в стороны от него расходятся диполи, улавливающие радиоволны. Мачта крепится к ограждению лоджии либо вертикально, либо выносится под некоторым углом за ограждения. Наиболее эффективное расположение вы сможете установить опытным путём.
- «Квадрат». Это самый эффективный вариант конструкции, позволяющий значительно повысить чувствительность устройства и уменьшить побочные шумы. Такая конструкция рекомендуется для «шумных» (в смысле радиопомех) районов, расположенных в центре города. Устанавливаться такая антенна КВ может на балконные ограждения, прикрепляясь к ним при помощи любых подручных креплений.
При этом нижняя часть «квадрата» (а если быть точнее – прямоугольника) соединяется с перилами ограждения, создавая контур заземления. Верхняя часть представляет собственно улавливающее полотно антенны. Общая длина его должна быть не менее семи метров. Для этого придётся смонтировать конструкцию, идущую по периметру проёма лоджии, вдоль её потолка и боковых стен. О том, как крепить антенну на балкон, смотрите в этом видео:
Если перила вашей лоджии лишены металлических поручней, нижнюю, «холодную» часть конструкции, будет необходимо заземлить на любую металлическую часть балконной арматуры. Если ничего металлического в конструкции лоджии найти не удалось, допустимо будет «найти» арматурный металл с помощью перфоратора. Другой вариант – провести провод заземления в квартиру и подключить его к контуру заземления электрической проводки.
При подключении заземления соблюдайте осторожность, во избежание короткого замыкания, либо поражения электрическим током.
Но поскольку уж вы взялись за самостоятельное изготовление такого достаточно сложного технического устройства, как КВ-антенна, то перепутать «землю» с «фазой» в схеме электропроводки вы вряд ли сможете.
В итоге мы получаем вполне надёжно работающую принимающую – передающую антенну, работающую в коротковолновом диапазоне на частоте 7 МГц. Основное её преимущество – это отличная работа в любом районе города, несмотря на наличие большого количества фоновых шумов. Ведь основное предназначение таких конструкций – улучшение качества приёма радиоволн.
