Из чего состоит каркас для гкл — материалы, размеры, спецификации
В последнее время очень популярными стали всевозможные конструкции из гипсокартона, начиная с установки откосов и заканчивая различными арками, перегородками, двух- и трёхуровневыми потолками.
Все эти элегантные, а иногда даже очень причудливые дизайнерские решения несёт на себе профиль для гипсокартона, изготовленный из оцинкованного, изогнутого под определёнными углами листового металла. И это нормально, потому что прочность любойконструкции и её надёжность зависят от соответствующего и правильно смонтированного каркаса.
Разновидности профилей
В настоящее время производится три основных вида оцинкованных профилей:
-
– направляющие,
— потолочные,
— стоечные.
Их названия говорят сами за себя, одни используют в качестве направляющих, другие в качестве стоек и т д. Некоторые виды профилей для гипсокартона могут быть гладкими, без рёбер жесткости.
Для примера давайте рассмотрим два варианта монтажа каркаса: на подвесной потолок и на межкомнатную перегородку.
В обоих случаях применяют направляющий профиль, только разного размера. А в качестве несущего на потолок – потолочный, а на перегородку – стоечный (от слова стойка).
1. Итак, после разметки одного уровня потолка на всех стенах комнаты по этим отметкам устанавливается каркас для гипсокартона, то есть закрепляется направляющий профиль (UD) размером 28х27х27мм. Этим создаётся как бы обрамление комнаты.
2. Затем внутрь направляющего профиля вставляется несущий профиль в данном случае потолочный (CD). Его размер 60х27х27мм: первая цифра всегда обозначает ширину профиля, а вторая и третья – высоту полочек.
Сечение потолочного профиля напоминает букву С, только с загнутыми на 180 градусов краями. Он плотно входит внутрь закреплённого на стене направляющего профиля и скрепляется с ним при помощи пресс-шайб, заклёпок или специальных просечек.
Некоторые производители выпускают как бы гофрированный профиль для гипсокартона, цена на который естественно выше, но и работать с таким материалом проще. Благодаря тиснёным насечкам по всей длине профиля упрощается процесс сверления (сверло не соскальзывает в сторону). Такой же эффект достигается и при необходимости заворачивать шурупы.
Оцинкованный металлический профиль бывает не только разного сечения, но и разной толщины, поэтому цена на него может существенно различаться.
Металлический профиль для гипсокартона изготавливают разного размера, при этом максимальная длина цельного профиля 4м, и при необходимости его удлинения применяется специальный соединитель из такого же материала, который фиксируется заклёпками к двум соединяемым деталям.
Это нужно в тех случаях, когда монтируется каркас на потолок большого размера. Одна сторона цельного куска профиля закрепляется внутри направляющего профиля на одной, другая – на противоположной стене.
Чтобы каркас под гипсокартон не провисал, несущий профиль поддерживают специальные подвесы. Они крепятся дюбелями к потолку и представляют собой небольшие перфорированные металлические пластины. После фиксации к потолку обе полочки с отверстиями загибаются вниз, образуя подобие буквы П.. И после того как несущий профиль (CD) выставлен по уровню, его положение фиксируют сквозь совпавшие на подвесах отверстия.
Таким образом потолочный профиль под гипсокартон закрепляется подвесами через каждые 40-50см, а концы перфорированного подвеса, выступающие ниже несущего профиля, загибаются в стороны. Общая площадь потолка обрамляется параллельно закреплёнными на подвесы профилями с расстоянием 40см между ними.
Соединение листов
Листы гипсокартона производят двух размеров: 2,5х1,2м и 3х1,2м, поэтому при монтаже его на большие площади цельные или разрезанные листы стыкуются друг с другом. В местах стыков листов гипсокартона устанавливаются дополнительные поперечные профили (CD).
В случаях, предусматривающих перпендикулярное соединение профилей для гипсокартона, то есть для соединения профилей Т-образным и крестообразным способом, применяют так называемые крабы. Этот элемент крепления каркаса защёлкивается внутрь профилей в местах трёх- или четырёхстороннего их соединения и фиксируются заклёпками или пресс-шайбами.
В случаях монтажа перегородок отделения санузлов от общей комнаты и прочих подобных сооружений применяется стоечный профиль для гипсокартона (CW), который мощнее потолочного.
Сечение такого профиля напоминает букву П с загнутыми на 90 градусов краями. Для монтажа перегородок различной толщины выпускаются стоечные профили трёх видов: 50х50, 75х50мм и 100х50мм, а для его монтажа изготавливают соответствующий направляющий профиль (UW).

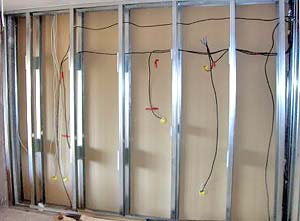

Монтаж перегородок начинается с установки направляющих профилей необходимой ширины на пол, стены и потолок в одной плоскости. То есть после закрепления профиля к полу от него вертикально по уровню устанавливаются направляющие профиля на стены и соединяются ещё одним профилем по потолку.
Размеры профиля для гипсокартона не всегда совпадают с размерами перегородки, в таких случаях направляющие профили закрепляются без соединителей, просто стык в стык, фиксируя места соединения дюбелями или шурупами к основной плоскости.
Стоечные профили соответствующего размера вставляются вертикально, одновременно внутрь нижнего и верхнего направляющих профилей, с расстоянием между ними 40см. Для удобства монтажа и транспортировки выпускаются профили стандартных размеров: 3м и 4м, поэтому стоечные профили монтируются без соединителей.
Прежде чем купить профиль для гипсокартона, необходимо произвести расчёт количества материала, а также определиться, полосы какой длины нужны в каждом отдельном случае. Подсчитать количество подвесов и соединений – в тех случаях, когда потолок будет опускаться больше чем на 8см, применяются проволочные подвесы. Они имеют с одной стороны проушину для крепления дюбелем, а с другой стороны обрезаются на нужном уровне.
