Устройство защитного отключения, то есть узо — защищаемся от удара током при неисправном оборудовании
Что же эта за штука: устройство защитного отключения (узо)? Как осуществляется его подключение и в чем заключается принцип работы?
Для начала поговорим для чего вообще нужно УЗО в нашей квартире или доме… У многих простых обывателей сложилось неверное представление о назначении этого устройства. Узо НЕ защищает ваш дом от короткого замыкания. Данная приспособа, в отличии от автоматических выключателей, как раз реагирующих на короткое замыкание, предназначена для защиты человека от поражения током при неисправности электрооборудования. Также УЗО необходимо для предотвращения возгораний вследствие неисправности старой электропроводки. Кстати, как правильно заменить электропроводку в квартире тоже необходимо знать, чтобы в последствие избежать множества проблем.
Какой же принцип работы узо? Само устройство защитного отключения представляет собой трансформаторную коробку с двумя обмотками, соответственно с входящим током и прошедшим нагрузку (выходящим) током. При нормальной работе токи должны быть равны. Если же, не дай бог, где-то утечка (к примеру нулевой провод замкнуло на корпус микроволновки, а вы за нее схватились), то часть тока (0,22 А, или 220 мА) пройдет через Вас и УЗО моментально сработает, отключив часть электронной цепи, на которую оно завязано.

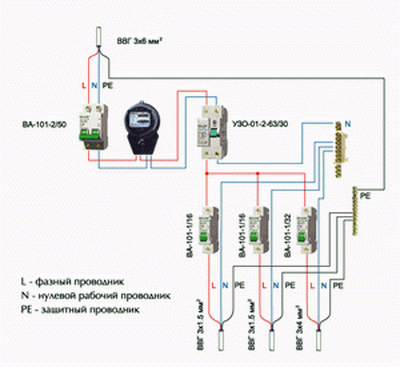

Подключение УЗО происходит по следующей схеме: у входа в дом или квартиру устанавливают защитное устройство с током срабатывания 100 или 300 мА, которое должно предохранять от возможности возгорания. Установка узо происходит путем завязыванием на него всей электропроводки в квартире. Далее, ищем помещения, где возможны утечки воды (ванная, туалет, кухня) и ставим там УЗО 30 мА или 10 мА. Еще один немаловажный фактор: лучше не подключать к Узо освещение в квартире, иначе при срабатывании в темное время суток, придется искать свечи.

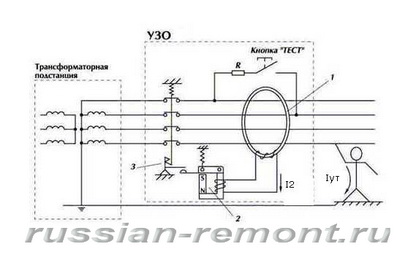

Ниже представлена принципиальная схема устройства защитного отключения…
При нормальной работе электроцепи прямой и обратный токи (фаза и ноль) равны и наводят в магнитном сердечнике (1) трансформатора тока УЗО равные, но встречно направленные магнитные потоки, в следствие чего ток (I2) во вторичной обмотке равен нулю и не вызывает срабатывание магнитоэлектрической защелки (2). Видите справа снизу на схеме маленького человечка? Если он прикоснется к фазе, то возникнет утечка тока и во вторичной обмотке возникнет ток небаланса (I2), электромагнитная защелка (2) срабатывает и воздействует на механизм расцепителя с контактной системой (3). Все, Узо срабатывает. Также исправность механизма можно проверить, нажав на кнопку «Тест». Если все ок, то устройство отключения должно сработать.
Проверка устройств защитного отключения…
Итак, вы подключили ваше Узо. Как проверить исправно ли оно работает, к примеру, для каждой розетки? Для этого используем контрольные лампы. Сначала убедитесь, что сама розетка исправна и находится под напряжением. Далее, один провод подсоединяем к фазе на розетке, а другой к защитному нулю. Если Узо отключило ток, то оно исправно. Если же лампы горят, то розетка неправильно подключена к защитному устройству. Если и лампы не светятся и узо не срабатывает, то к розетке не подведен защитный ноль.
Удачи.
