20 ошибок, которые нельзя допускать, монтируя электропроводку
Не только новички порой выполняют монтаж электропроводки с ошибками, но и опытные электрики. Последствия в любом случае весьма опасны. Они могут проявиться, например, в непредвиденной поломке дорогостоящей бытовой техники. А также вызвать поражение током людей. Как правило, источником проблем становится одно из следующих обстоятельств.
Ошибочная схема

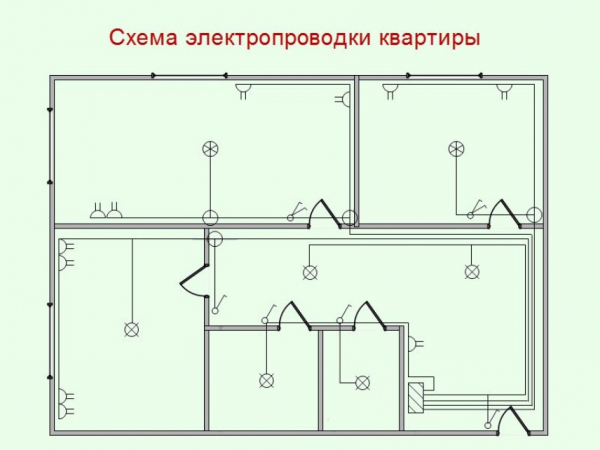

В принципе, монтажу всегда предшествует создание схемы электропроводки. Она, как правило, охватывает сразу весь дом. Проводить электромонтаж в отдельно взятой комнате без учета остальных – неправильно. Столь небрежный подход приводит в результате к образованию избыточного числа соединений проводов. Более того, надежность электросети из-за этого заметно снижается.
В дальнейшем подготовленная изначально схема должна храниться в доме. Чтобы служить источником точной информации при неполадках и ремонте.

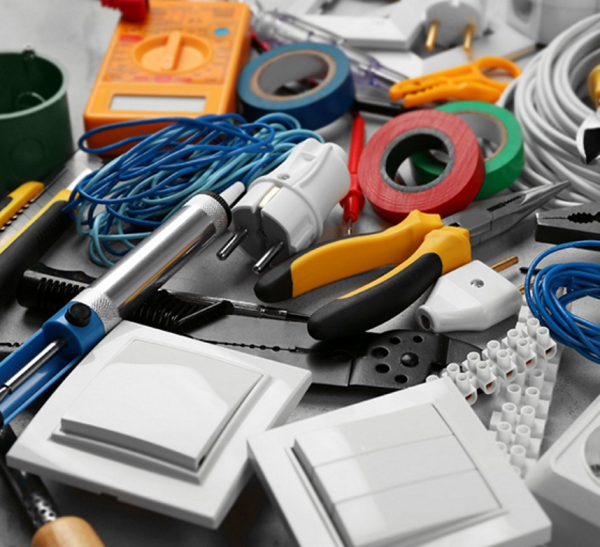

Низкое качество комплектующих
Низкокачественные дешевые электротехнические изделия, пожалуй, чаще всего поступают в продажу из Китая. Использование их в целях экономии приводит в итоге к огромным убыткам. Потому что проводка не выдерживает номинальную нагрузку. В результате возникает короткое замыкание, пожар.
Но такого не произойдет, если уделить должное внимание качеству каждого элемента электросети.
Купить септик Топас в Перми
Материал закуплен без учета запаса
В среднем на реализацию любой схемы электропроводки уходит, как правило, на 20% больше материалов, чем было изначально рассчитано. Более того, чтобы повысить надежность сети, берут сечение кабеля с небольшим запасом сверх номинального.
Такой подход – это, в принципе, верный способ застраховаться от досадных случайностей. А также от перегрузки проводки. Если розетки, кабель, переключатели закуплены с самого начала с запасом, в процессе монтажа не потребуется тратить драгоценное время на дозакупку недостающего.
Монтаж электропроводки выполнен без учета мощности электроприборов
Чтобы включить бытовой электроприбор в сеть, требуется розетка. Предельную нагрузку в 3,5 кВт выдерживают, как правило, обычные розетки – 16-амперные.
Для более мощных потребителей электроэнергии, например, котлов отопления или варочных панелей нужно от распределительного щитка провести отдельную ветку. Потому что при включении даже в мощную розетку мощного электроприбора происходит перегрев проходящего в стене кабеля. В результате такая ситуация становится причиной перегорания приборов, коротких замыканий, пожаров.
Сечение кабеля рассчитано неверно
Стандартный расчет предусматривает, как правило, вычисление сечений питающих кабелей на вводе в дом. А также для каждой розетки и линий освещения. Потому что слишком малое сечение, несоответствующее реальной нагрузке, приведет к токовой перегрузке и угрозе возгорания.

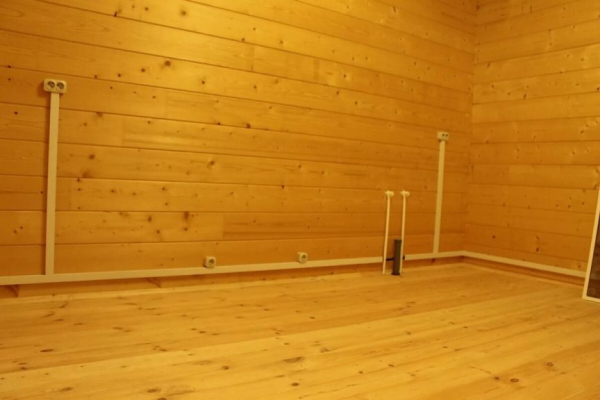

Монтаж электропроводки в деревянных постройках без учета их особенностей
Как правило, проводку в жилых помещениях стараются монтировать скрытым способом. Но в деревянном доме пролегание кабеля слишком близко к деревянной ошибке может стать источником угрозы. Например, легко повредить кабель при забивании гвоздей с другой от проводки стороны стены.
ПУЭ требуют проводить монтаж электропроводки в деревянном доме с соблюдением целого ряда обязательных норм. По возможности, следует отказаться от скрытой проводки в пользу открытой. Причем размещать ее лучше всего в специальных кабель-каналах.
Несоблюдение правил соединений в распределительных коробках
Объединять в одной распределительной коробке сразу низковольтные и силовые кабели – это неправильно в принципе.
Случается, что неспециалисты выводят в такую коробку одновременно телефонные, телевизионные, компьютерные ветки. В результате страдает бытовая техника из-за контакта силовых кабелей и слаботочных. Даже если не произойдет поломки электроприборов, работать они будут хуже из-за наводки.
Как правильно соединять провода?

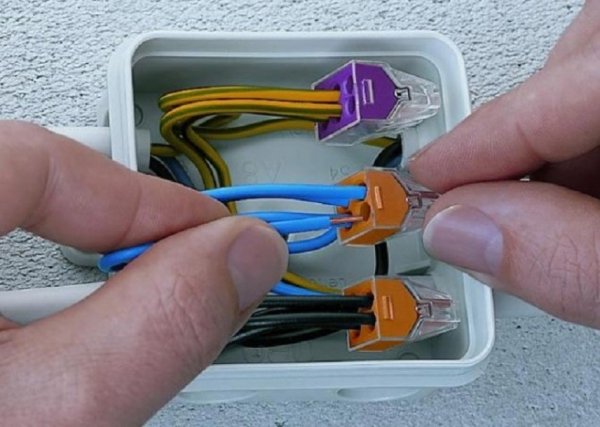

Стандартное соединение кабелей выполняют чаще всего с помощью клемм WAGO. Они предназначены для безопасного монтажа разводки и соединения линий.
Но имеются и другие способы безопасных соединений:
при помощи специализированных клеммников;
зажимов;
путем сварки и спайки.
Значительно больше информации о способах соединения проводов вы сможете почерпнуть из следующего видео:
Соединение медных и алюминиевых жил
Алюминий в сравнении с медью более хрупкий металл. Потому от кабелей с такими жилами стараются отказываться. Более того, недостатком алюминиевых проводов является и то, что при равном сечении с медным кабелем они выдерживают меньшую нагрузку.
Подробная статья про Цвета и маркировка проводов
Для домашних электросетей рекомендованы, как правило, медные жилы. Но соединение их с алюминиевыми проводами приводит к неизбежному нагреву в точке контакта. В результате возникает угроза короткого замыкания и пожара.

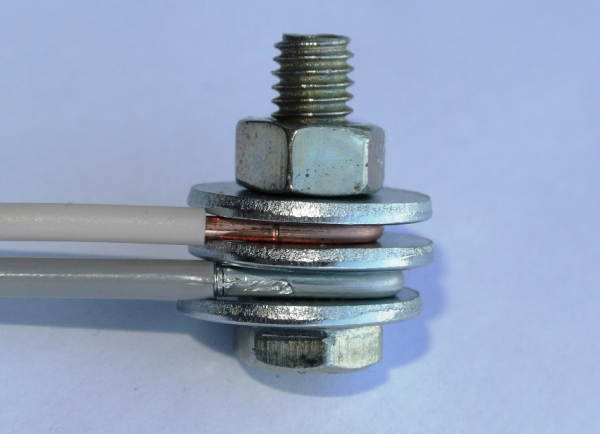

Но случается, что избежать соединения меди с алюминием невозможно. Для таких сложных случаев предусмотрены специальные клеммы WAGO. А также клеммники, предотвращающие соприкосновение двух металлов. Применяют также своего рода прокладки из стали. То есть стальную шайбу закрепляют болтом между медной и алюминиевой жилами.
Монтаж электропроводки без предварительного обесточивания
Порой самоуверенные домашние электрики торопятся выполнить электромонтажные работы. Причем, не отключив предварительно питание. Это грубейшее нарушение техники безопасности. Потому что несчастные случаи происходят даже во время замены обычных перегоревших лампочек.
[info]Выполнять электромонтаж под напряжением – это фатальная ошибка![/info]

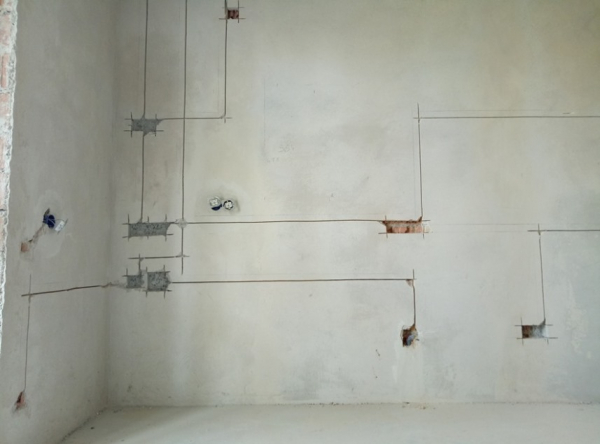

Неправильная ориентация штроб
Штробить стены необходимо или в вертикальном, или в горизонтальном направлениях. Впрочем, такое правило соблюдают все профессиональные электрики. Об этом же помнят мастера, выполняющие ремонты в квартирах. Потому что проложенная по кратчайшему пути наискосок ветка кабеля может стать причиной гибели человека. Например, при сверлении отверстия в стене.

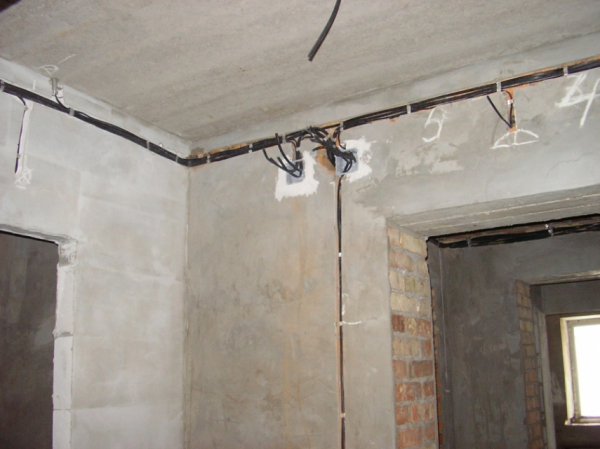

Неправильный выбор места установки распределительной коробки
Рекомендованное место безопасного размещения распредкоробок – на 20 см ниже стыка стены и потолка. При таком расположении, как правило, исключен риск случайного повреждения, контакта людей и домашних питомцев с кабелями.
Правильность подготовки
Нарезать все кабели на мерные отрезки перед выполнением электромонтажа – это, в принципе, ошибка. Потому что слишком велика вероятность неточностей в замерах. Из-за этого на конкретном участке может не хватить считанных сантиметров. И длинный заранее отрезанный кусок провода пропадет впустую.

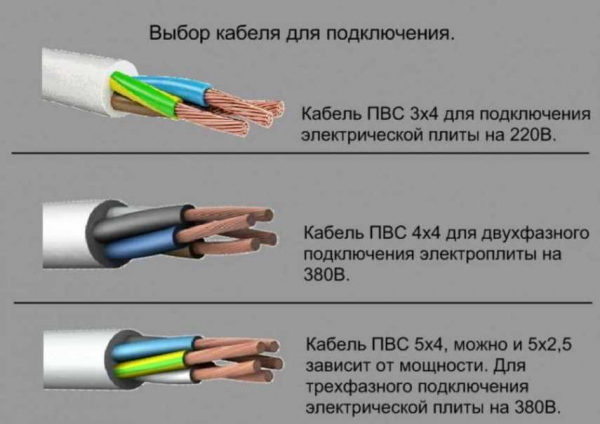

Несоответствие кабеля условиям его эксплуатации
Производители выпускают огромный ассортимент всевозможных проводов. Причем каждый из них имеет рекомендованную сферу применения. Например, для ванной или электромонтажа под открытым небом. Для этого жилы заключают в оплетки со специальными свойствами. К примеру, подземная прокладка выполняется бронированными кабелями, а в баню закупают термостойкие провода.

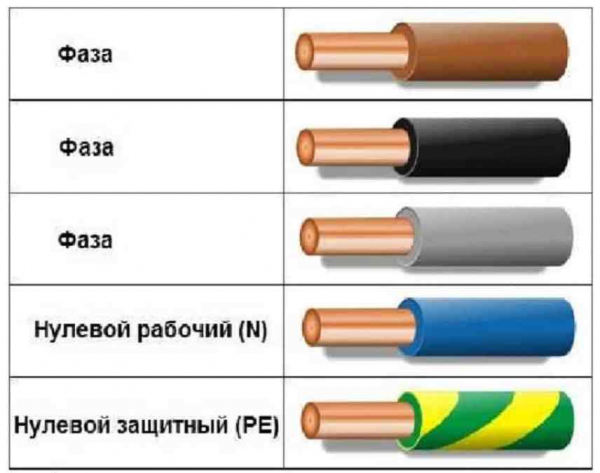

Несоблюдение цветности проводников
Цветовая маркировка проводников стандартна:
синий – ноль;
желто-зеленый – земля;
третий цвет – это фаза.
Путаница в цветах неизбежно станет угрозой для того, кому в будущем придется работать с такой проводкой.
Ошибочное подключение выключателей
Распространенная ошибка неопытных электриков, как правило, – соединять нулевой провод с разрывом выключателей освещения. На самом деле разрыв следует подключать к фазе.
Если нарушить это правило, то при отключении лампы она все равно останется под напряжением.
Отклонения от правил монтажа распределительных коробок
Высокая установка распредкоробок – эффективная мера защиты детей в доме. Потому что они могут заинтересоваться содержимым и пострадать в отсутствие взрослых.
Однако замуровывать коробку в стену и закрывать сверху отделочными материалами, как делалось раньше, это уже неправильно. Если потребуется когда-нибудь произвести ремонт, придется портить обои или плитку, чтобы добраться до проводов.
Несоблюдение правил монтажа многопроволочных проводов

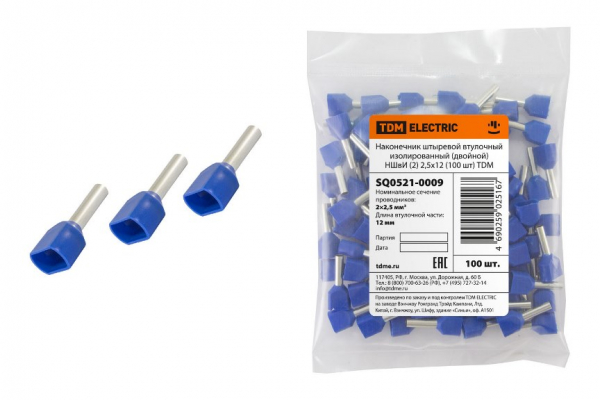

Многопроволочные жилы, как правило, соединяют винтовыми зажимами. Предварительно провод обжимают специальными гильзами. Например, наконечником НШВИ. Хотя, подойдет и другой способ подготовки – лужение.
Без таких мер происходит ослабление соединения через некоторое время. После чего жила под напряжением начинает греться. Такой нагрев часто становится источником возгорания.
Отсутствие заземления
Заземление дома – обязательный этап в составе монтажа электропроводки. Пренебрегать им нельзя.
Распространенные ошибки:
заземление газовых или отопительных труб;
установка шлейфов между соседними розетками и т.д.
Экономия на УЗО
Устройство защитного отключения срабатывает в автоматическом режиме при возникновении аварийной ситуации. Само его присутствие в схеме электропроводки дома – гарантия защиты жильцов от ударов электрическим током. Таким образом, на УЗО экономить нельзя!
