Эффективная система нивелирования плитки

С совершенствованием технологий производства отделочных материалов растёт и качество выпускаемой керамической плитки. При этом качественное исполнение облицовки пола и стен усиливает впечатление от эффектной керамики, поэтому требования к выполнению отделки постоянно растут, чем и обусловлено появление принципиально новых и усовершенствованных инструментов, устройств и приспособлений, используемых в отделочных работах.

СВП система разработана для того, чтобы облегчить задачу мастера в отношении выведения идеального уровня

Одним из таких приспособлений является «система выравнивания плитки» предназначенная для упрощения укладки керамики при облицовке оснований, повышения качества работ и сокращения временных затрат. В обиходе при описании этих устройств ошибочно используют общую аббревиатуру СВП (фактически «СВП» — отечественный производитель систем нивелирования плитки, бренд) или заменяют её латиницей SWP (SVP). Используется также и перевод «системы выравнивания плитки» на английский язык — DLS (Daz Levelling System).

Устройство и назначение системы нивелирования плитки

Система выравнивания плитки состоит из двух составляющих – нижней (располагаемой снизу под боковые кромки двух соседних плиток) и верхней (прижимающей две смежные плитки к уровню нижней детали).

СВП состоит из двух деталей — зажима и клина

Один комплект системы предназначен для совмещения горизонтальных уровней двух-четырёх соседних плиток одинаковой толщины в месте установки устройства. Совокупность необходимого количества комплектов DLS обеспечивает расположение облицовки основания в одной плоскости без перепадов уровня отдельных плиток.

Разновидности DLS

Система выравнивания плитки выпускается нескольких видов, отличающихся конструкцией и оборачиваемостью.

Сборные СВП:

• клиновая с зазубренным скосом (бренды «СВП», CHSG, Mustang);
• колпачковая с зазубренной стойкой (DTA, Rubi);
• с винтовыми натяжителями:
• ручная подтяжка вращением входящей в конструкцию гайки (Tornado, NTCA);
• Натяжка вращением имеющейся в устройстве шпильки при помощи отвёртки.

Цельные DLS:

• с защёлками-натяжителями (Tuscan, SeamClip).

Рассмотрим эти виды, подвиды и их характеристики.

Клин СВП системы выравнивания плитки DLS

Система с клином-натяжителем

Клиновая СВП состоит из пластмассовых деталей двух видов – клиньев многоразового использования и одноразовых зажимов. Устройство используется при укладке керамической плитки толщиной от 5 до 12 мм.

Зажим представляет собой литую из пластмассы деталь – плоский стержень с прямоугольным основанием на одном конце и перекладиной на другом. В месте крепления стержня к основанию имеется технологический надрез для облегчения слома стержня при его удалении после отверждения плиточного клея.

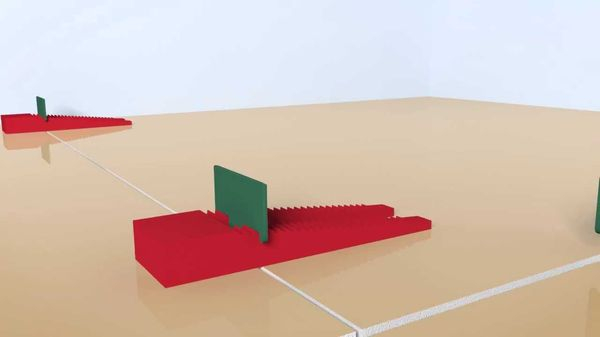

Клин также изготовлен из пластмассы, имеет вертикальный продольный разрез посередине расширяющейся части для движения по нему стержня зажима при расклинивании.

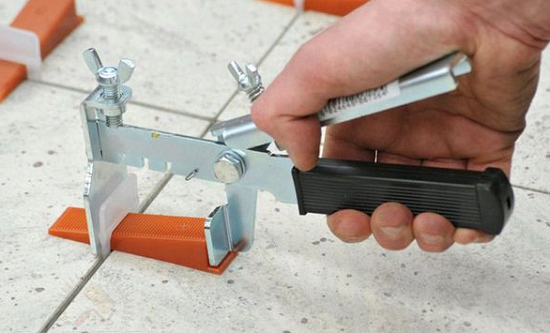

Клиновые нивелирующие фиксаторы устанавливаются вручную, при этом детали при нивелировании плитки можно стягивать своими руками или с помощью специального инструмента, облегчающего и ускоряющего выполнение прочной фиксации керамики.

Устройства с зазубренной стойкой

Такие нивелирующие фиксаторы также изготавливаются из пластмассы и состоят из двух отдельных деталей — одноразового рифлёного стержня и прижимного колпака-зажима с фиксирующим замком внутри.

Щипцы для СВП укладки плитки

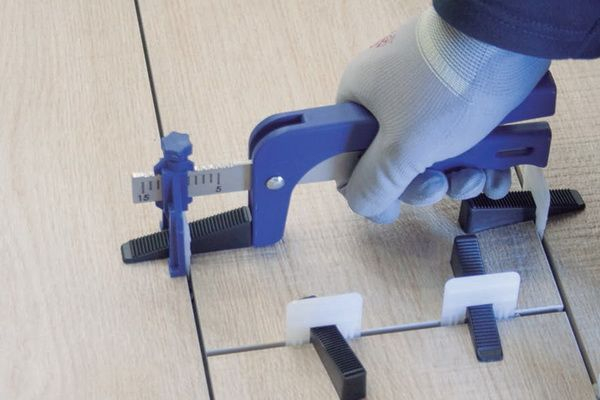

DLS такого типа применяются для нивелирования керамической плитки широкого диапазона толщины – от 5 до 25 мм. Замки приспособления этой конструкции можно эксплуатировать 25-30 раз, но стягивание керамики с использованием данной СВП выполняется специальным устройством.

Система с винтовым натяжением

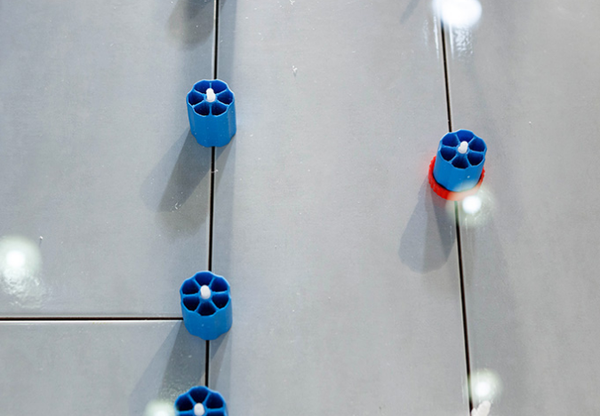

СВП этого типа отличается от предыдущих систем только способом стягивания также раздельных верхней и нижней части приспособления. Для нивелирования смежных плиток в конструкции DLS применено резьбовое соединение деталей, которые, в зависимости от исполнения, стягиваются вручную вращением гайки большого диаметра или металлической шпильки при помощи отвёртки (шуруповерта).

Верхняя составляющая DLS винтового натяжения также многоразового использования.

В таком варианте вместо клиньев используются винтовые зажимы

Цельные DLS

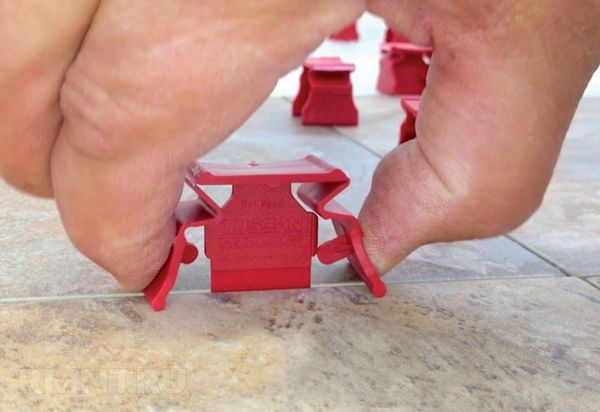

Эти устройства представляют собой неразборное изделие одноразового применения. Стягивание плиток на общий уровень производится двумя подвижными защёлками, расположенными в верхней части СВП. Из всех видов DLS эта самая дешёвая, поэтому идеально подходит отделочнику-любителю, редко выполняющему облицовку керамикой собственноручно. Единственное, на что нужно обратить внимание при покупке этого вида системы – их градация по номерам, которые должны соответствовать толщине применяемой отделочной керамики.

Установка нивелирующих фиксаторов на примере клиновой DLS

Применение клея. Выбранный плиточный клей замешивается строго согласно изложенной на упаковке инструкции, чтобы его консистенция не была ни излишне густой, ни слишком жидкой. Для нанесения раствора обязательно использовать два вида шпателей – гладкий (для нанесения раствора на поверхности) и гребенчатый (прямоугольные зубья размером 8-10 мм, для удаления излишков клеящей смеси).

Используя СВП, клей наносится на обе поверхности – тыльную сторону плитки и основание. Это делается для предотвращения возможного отрыва керамики от основания при её подъёме в процессе нивелирования. Суммарная толщина слоя раствора после приклеивания кафеля не должна превышать 7 мм.

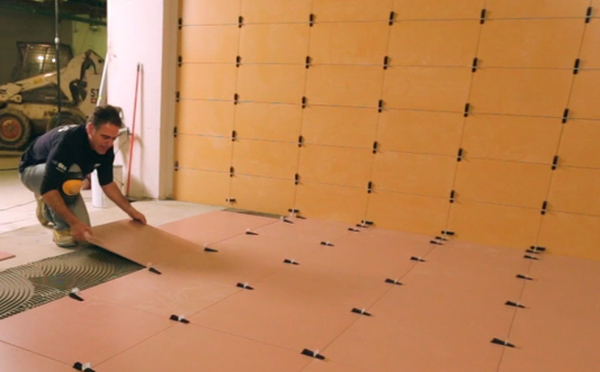

Нивелирование керамики. Первая плитка укладывается на проектное место и под каждую из её сторон, к которым будут примыкать соседние изделия, устанавливаются зажимы. Затем рядом укладывается второй лист, который клиньями выводится с первой плиткой на общий уровень, после чего лёгким постукиванием резиновой киянки под контролем пузырькового уровня добиваются их строго горизонтального положения.

СВП и DLS позволяет без специальных навыков укладывать плитку без перекосов и перепадов краёв по высоте

Рядом укладываются следующие листы первого ряда, и под каждую из их сторон также устанавливаются зажимы, после чего под те стержни, которые оказались между соседними изделиями, плотно вдвигают клинья, добиваясь занятия смежными плитками одинакового уровня по высоте. Если ширина межплиточных швов должна быть выполнена больше толщины стержней зажимов, то дополнительно используют распределительные крестики нужного размера.

Таким способом производится укладка керамики на всю поверхность пола. Параллельно обязательно осуществляется очистка стыков керамики от излишков выступившего клея. Тщательная уборка остатков раствора будет возможна только после съёма клиньев с зажимами.

Способы размещения DLS

Размещение элементов системы нивелирования плитки зависит от способа укладки керамики.

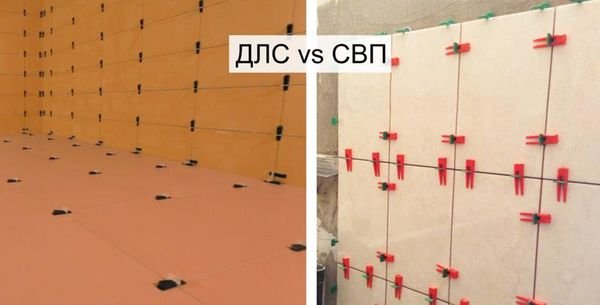

Основное превосходство системы DLS перед другими свп заключается в меньшем расходе основных элементов (основ) на кв.м.

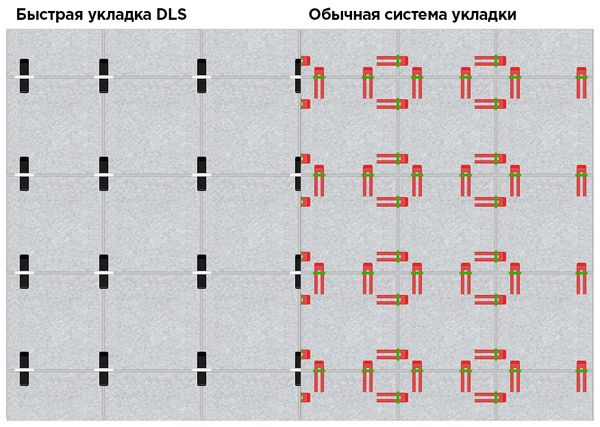

При прямом методе облицовки фиксаторы устанавливают по 2 штуки на каждую сторону изделия, отступив от угла 5 см. Такая компоновка целесообразна при формате керамики 60 х 60 см и больше.

При прямоугольной форме керамики, когда большая сторона превышает 80 см, посередине её устанавливается дополнительное приспособление.

При способе отделки «со смещением» нивелирующие элементы располагаются в точках пересечения перпендикулярных швов смежных плиток (Т-образные стыки). Такое расположение фиксаторов оправдано при размерах облицовки от 40 до 60 см.

Укладку более мелкой керамики можно производить, располагая DLS в стыках четырёх углов кафеля – так, чтобы на один фиксатор приходилось 4 угла четырёх листов облицовки.

Расход нивелирующих фиксаторов

Количество единиц системы нивелирования зависит от следующих факторов:

• квадратура основания;
• формат плитки (форма и размер);
• способ укладки керамики;
• компоновка фиксаторов;
• качество изделий.

Приблизительная потребность на 1 м кв. рассчитывается по формуле:

• C=K/S,
• где C – расход в штуках,
• K – количество точек касания фиксаторов к двум сторонам смежных плиток;
• S – площадь одного листа керамики в метрах квадратных.

Например, для облицовки 1 м кв. пола кафелем формата 0,8 х 0,8 м понадобится:

• C=4/0, 64=6, 25≈7 штук. Умножением полученной величины на площадь пола в квадратных метрах получают общую потребность в DLS.

Съём приспособлений после отверждения клея

Не менее чем через 24 часа после окончания отделки приступают к съёму СВП, окончательной очистке межплиточных швов от клея и протирке облицовки.

Снимают систему с пола и стен одинаково — ударом резиновой киянки по фиксатору вдоль межплиточного шва. Стойка с насечкой обламывается у основания в месте технологического надреза. Если стойка отломилась выше, то её излишек отрывается скручиванием плоскогубцами.

После очистки керамики выполняют затирку швов.

DLS — пластиковый элемент с отверстием, в которое вставляется клин, который прижимает плитку

Достоинства системы нивелирования плитки

1. Повышение качества работы за счёт фиксирующегося нивелирования плитки.
2. Быстрая укладка плитки (за счёт упрощения контроля уровня облицовки).
3. При использовании дорогостоящих видов отделочных материалов возможность выполнения укладки соответствующего качества.
4. Возможность выполнять отделку приемлемого качества даже людьми без соответствующих профессиональных навыков.

Недостатки DLS

• Применение целесообразно только при хорошем качестве керамики;
• Высокие требования к ровности основания (перепады по высоте на полу не должны превышать 2 мм на метр длины и 5 мм по помещению в целом; неровности стен также не должны быть больше 2 мм на линейный метр);
• Сложность нивелирования при устройстве фиксированного уклона облицовки пола в одной плоскости и невозможность применения при уклоне в виде пологой воронки;
• Одноразовое использование некоторых элементов;
• Увеличение расходов на ремонт (при малом формате плитки – значительное).
