Изготовление ревизионного люка под плитку своими руками

Открыто расположенные коммуникации и контрольно-измерительные приборы в ванной снижают эстетичность отделки помещения, поэтому их стараются скрыть в коробах или закрытых нишах, отделанных той же плиткой, что и комната. При этом доступ к скрытым механизмам обеспечивают установкой в перегородках потайных люков.

Первые образцы таких устройств производились из пластмассы и не предусматривали отделку керамикой, поэтому люки, скрывая магистрали, сами выделялись на облицованной плиткой поверхности. После усовершенствования смотровые устройства начали производить из армированного пластика или металла, что повысило их жёсткость и сделало возможной отделку люков плиткой.

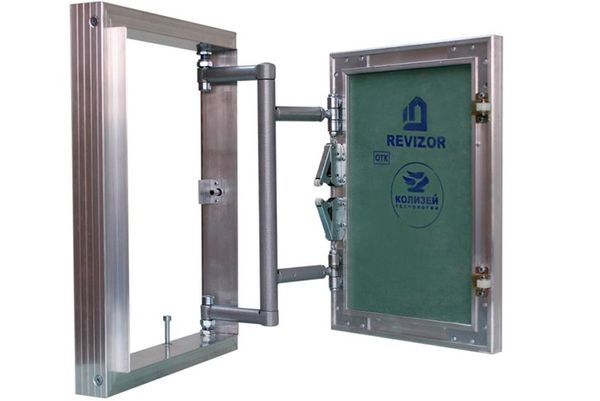

Алюминиевый люк AluKlik Revizor

Современные сантехнические люки – «невидимки», предлагаемые производителями – это высококачественные изделия различных конструкций и размеров, в которых использованы специальные потайные петли и замки нескольких типов, например, алюминиевые люки под плитку AluKlik Revizor или стальные смотровые устройства «Шаркон». Соответственно, цена таких устройств, в зависимости от габаритов и использованных технических решений, варьируется от двух до нескольких десятков тысяч рублей, а стоимость установки может быть ещё выше.

Самостоятельно изготовить люк, по качеству не уступающий имеющимся в продаже готовым изделиям, сложно. Однако если необходимо установить смотровое устройство неправильной формы или произвести оптимизацию традиционной конструкции, имея навыки выполнения слесарно-монтажных работ и зная технологию, сделать люк под плитку своими руками всё же реально.

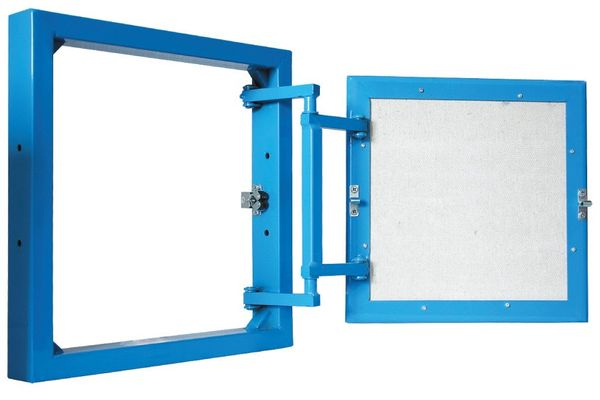

Стальной ревизионный люк «Шаркон»

Чтобы изготовить ревизионный люк для ванной самостоятельно, рассмотрим следующие детали и технологии:

• требования к смотровому устройству;
• конструкции люков;
• изготовление комплектующих деталей;
• сборка люка – «невидимки».

Требования к смотровому устройству

Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:

• функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
• прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
• герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
• тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
• эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.

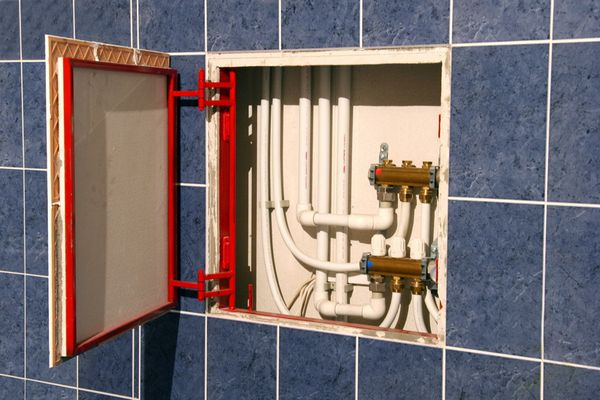

Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям

Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.

Конструкции люков

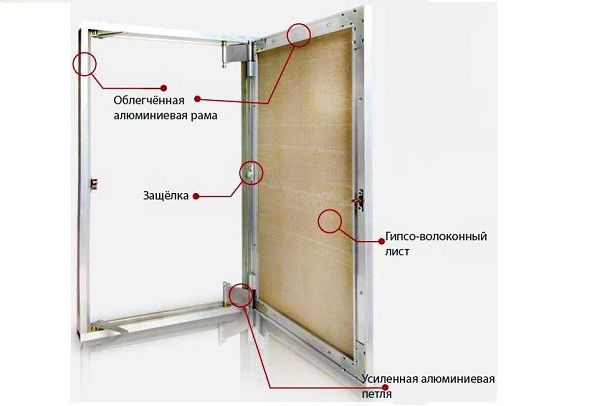

Все ревизионные люки, независимо от типа, состоят из коробки-рамы, створки (дверцы) на специальных петлях и замкового устройства. Для герметичности сопряжения между дверцей и коробкой устанавливается уплотнительная прокладка из резины или каучука, а скрытость люка на облицовке стен или пола ванной достигается отделкой лицевой стороны створки керамической плиткой.

Производители люков – «невидимок» предлагают ревизионные устройства трёх типов:

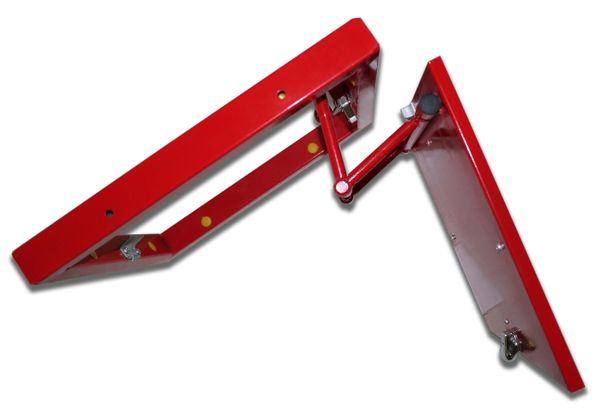

• распашные – люки с одной или двумя створками, при открывании вручную подающимися всей площадью в направлении от стены или пола, а затем распахивающимися на петлях;
• сдвижные – смотровые форточки с выдвигающейся вручную, а затем двигающейся параллельно стене дверцей;
• нажимного действия – конструкции, открывающиеся и закрывающиеся при нажатии на створку, под которой находится замок с механизмом пружинного типа.

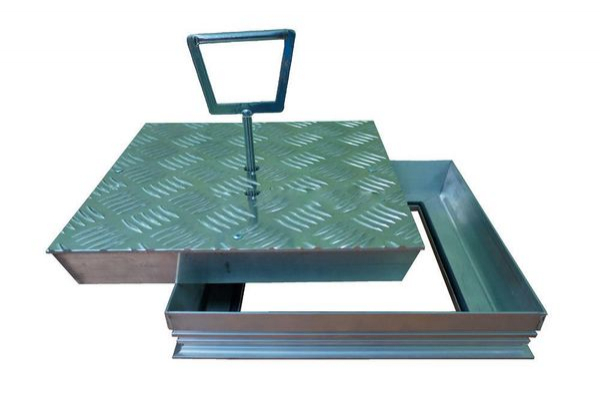

Изготавливаются напольные люки из алюминия или стали определенной толщины

Из перечисленных видов потайных люков, монтируемых в ванной, для изготовления своими руками целесообразнее выбрать распашной тип устройства, пригодный к установке в стене и полу, с доступными ценами на комплектующие и относительной простотой самостоятельной установки.

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

• облегчённые приспособления для проёмов малых размеров;
• люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Острые кромки стальной рамки в проёме в целях безопасности эксплуатации обрабатываются напильником.

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

ОСП перед установкой должна быть обработана для защиты от влаги гидрофобным составом.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

Заключение

Самостоятельное изготовление стенового или напольного ревизионного люка, не уступающего по качеству готовым изделиям, работа сложная, требующая профессиональных навыков. Но сделать своими руками ревизионное окно упрощённой конструкции, способное удовлетворить потребности контроля скрытого оборудования в ванной, при знании технологий изготовления вполне реально и экономически оправданно.
