Контур защитного заземления — самостоятельный монтаж
Контур заземления в электрической проводке дома или квартиры переоценить довольно сложно. Во-первых – это ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии. Что произойдёт, если вдруг заземление в вашем доме исчезнет? Блуждающим статистическим разрядам электричества деваться будет некуда, они начнут накапливаться на металлических поверхностях электроприборов, и в конечном счёте разрядятся на вас или ваших близких.
Именно по этой причине незаземлённая стиральная машина или водонагревательный бак «бьются» током – несильно, конечно, но приятного в этом мало. Также блуждающие токи оказывают пагубное влияние на герметичные ёмкости, используемые для работы некоторой бытовой техники, на нагревательные элементы – благодаря такому воздействию они служат намного меньше, чем могли бы. Так что при монтаже электропроводки, без заземления не обойтись. Этим мы и займёмся в этой статье и решим вопрос как сделать контур заземления своими руками.
Как правильно рассчитать контур заземления?
Точный расчет контура заземления – штука довольно хлопотная, формула, которая позволяет произвести необходимые вычисления, содержит кучу коэффициентов отражающих свойства грунта, климатических условий вашей зоны проживания и влажности почвы. Чтобы добыть эти коэффициенты необходимо провести сложные анализы и дополнительные расчёты – стоят они немало, поэтому попробуем обойтись без них. Спросите как? Дело в том, что всё бытовое оборудование имеет определённый диапазон сопротивления контура заземления, в котором он нормально работает. Вот про эту золотую середину мы сейчас и поговорим.
Монтаж контура заземления
Копать умеете? Тогда отступаем от стены дома метр и роем траншею глубиной не менее 0,75м – потребуется прокопать канаву в виде треугольника с длинной стороны 2,5-3м. Правильно разметить треугольник, думаю, все смогут – принципиальная точность вплоть до сантиметра здесь не нужна. Главное, чтобы длина сторон треугольника вписалась в диапазон от 2,5 до 3 метров. Выкопали? Тогда погнали дальше.

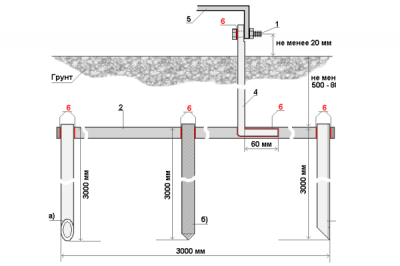

Приобретаем уголок 50мм на 50мм с толщиной металла не менее 5мм – это очень важный момент. Если пожалеете денег и приобретёте уголок меньшего размера, то контур заземления прослужит недолго – ржавчина и блуждающие токи съедят его лет за пять. Такого уголка понадобится три куска длиной по 3м. Срезаем их с одной стороны наискось болгаркой (чтобы они легче заходили в землю), берём кувалду и забиваем в вершинах выкопанного треугольника – забить их необходимо практически полностью, над дном траншеи должно остаться не более 10см уголка.

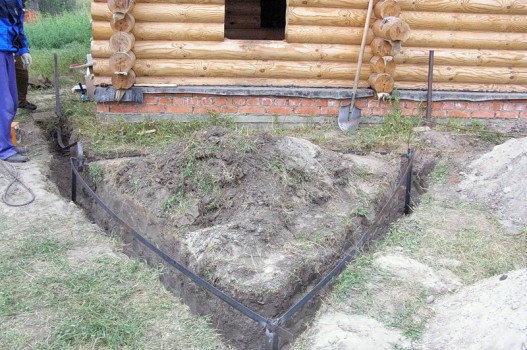

Забили? На следующем этапе контур заземления частного дома предполагает объединение трёх получившихся электродов в одну цепь. Для этого понадобится электросварка и металлическая полоса шириной 50мм и толщиной 5мм. Вот этой полосой и соединяем торчащие в траншее уголки, тщательно сваривая их вместе во всех доступных местах.
Нужно именно качественно проварить шов по всей длине – прихватки здесь не подойдут. Теперь закрашиваем места сварки – не пропустите этот нюанс, иначе ток и ржавчина разрушат сварное соединение довольно быстро.
Можно сказать, что сам контур заземления уже готов, осталось теперь только подвести его в дом – это и будет следующим этапом работ.
Как правильно завести заземление в дом?
Чтобы сразу развеять все ваши иллюзии на счёт толстого медного провода, сразу скажу, что электрический щиток соединяется с контуром заземления исключительно той же металлической полосой, которую вы использовали для соединения электродов. Вам придётся выкопать такую же траншею и, приварив к контуру заземления полосу, её необходимо дотянуть как можно ближе к электрическому щитку. Только здесь для дальнейшего подсоединения шины заземления к электрощитку все нормативы разрешают использовать мощную медную жилу.

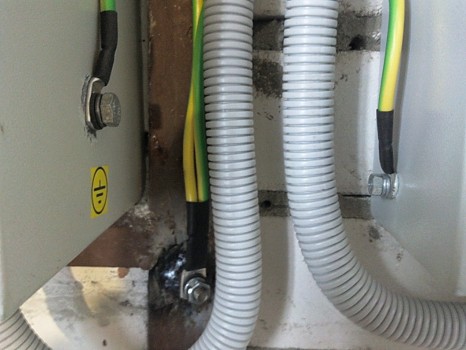

Чтобы правильно соединить эту жилу с заземляющей шиной, к последней придётся приварить винт. И уже непосредственно к нему с помощью двух гаек и шайб подключить мощный медный кабель, собирающий все заземляющие провода вашего дома.
С вопросом как сделать контур заземления мы разобрались, осталось теперь его проверить и испытать.
Как проверить контур заземления?
Точно измерить сопротивление получившегося у нас контура без сложного оборудования вряд ли получится, поэтому мы воспользуемся народным методом, который позволит нам убедиться в полной работоспособности нашего контура.
Берём мощный потребитель (не менее чем 2кВт) и подключаем его следующим образом: один конец питающего провода к фазе в квартире, а другой к заземлению – прибор должен заработать. Но это ещё не всё – предстоит замерить напряжение этой сети при включенном и выключенном оборудовании. Если разница напряжения будет не существенной и составлять 5-10v, то контур заземления работает правильно и его можно полностью пускать в эксплуатацию. Траншею можно закапывать и поверх неё сажать помидорчики.
Если такой тест показал большую разницу напряжения, то придётся добавить электродов. В любую сторону от любой вершины нашего треугольника прокапываем ещё одну траншею 2,5м длиной и на её конце загоняем в грунт ещё один уголок. Связываем его полосой с треугольником и снова проделываем испытательный тест. Если всё нормально, то на этом работы по устройству контура заземления можно считать законченными.
