Критерии выбора мегаометра

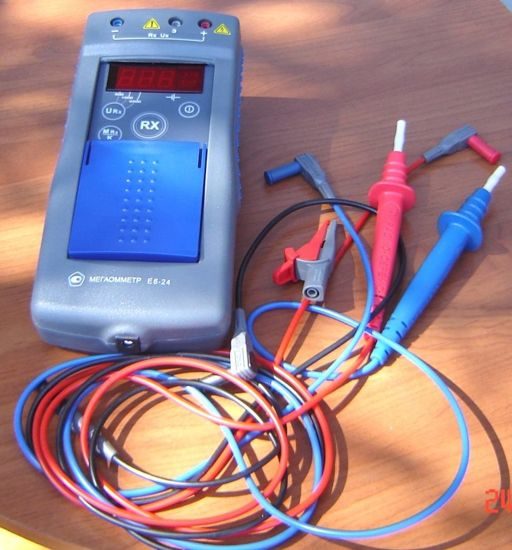

Из-за ручных и едва переносимых моделей стоимостью от нескольких сотен долларов до десятков тысяч долларов задача выбора правильного измерителя сопротивления изоляции может показаться сложной. Оценив иерархию приоритетов, этот процесс можно значительно облегчить. Нужно отметить, что если вас интересует мегаомметр цифровой Е6-24, то рекомендуем посетить данный сайт.
Выбор напряжения почти всегда является наиболее решающим критерием при выборе измерителя сопротивления изоляции. Измерители сопротивления изоляции представляют собой высоковольтные устройства постоянного тока. Поскольку целью прибора является оценка способности проводить электричество через материал, который определенно должен быть непроводящим, от этого типа счетчика требуется несколько конкретных функций.
Высокое напряжение необходимо для принудительного протекания тока достаточной величины (обычно называемого «утечкой») для измерения, обычно на уровне нА. Следовательно, измерительная схема должна обладать высокой чувствительностью, а источник испытательного напряжения — высокой стабильностью. Источник с ограниченным постоянным током обеспечивает необходимое стабильное напряжение без повреждения объекта контроля.
В зависимости от модели измеритель сопротивления изоляции имеет одно или несколько испытательных напряжений, которые выбираются переключателем. Использование правильного прибора для данного приложения требует знания номинального напряжения испытуемого объекта, а затем определения того, желательно ли проводить измерения при номинальном напряжении или выше. Испытание при напряжении, близком к рабочему напряжению испытуемого объекта, дает измерение, которое является разумной оценкой возможностей прибора при работе прибора.
Измерения при более высоких напряжениях, которые обычно выполняются при удвоенном номинальном напряжении, могут выявить пределы изоляции, когда дефекты в структуре материала начинают проводить токи при более высоких напряжениях, что позволяет оценить способность объекта выдерживать воздействие помех.
Когда тестирование проводится на самых разных устройствах, желательны несколько напряжений. Обычно измерители сопротивления изоляции делятся на две группы до 1кВ и выше 1кВ. Как правило, модели на 1 кВ можно использовать для тестирования оборудования, работающего от напряжения 120, 230 и 480 В переменного тока.
Однако для промышленного оборудования требуются измерительные приборы на 5 кВ (сейчас даже 10 кВ). Аппараты, работающие на напряжении, например, 13,2 кВ, не требуют испытаний таким напряжением. Счетчики 5 кВ могут получить достаточно данных для ремонта и проверки устройств, работающих даже при самых высоких напряжениях.
