Система водостоков и принципы её монтажа

Для многих людей любимый дом служит надежной крепостью в жизни и самым достойным капиталовложением. Длительное проживание в нем невозможно без решения такого технического вопроса, как организация правильного водостока. Защита кровельных конструкций от атмосферных осадков осуществляется водосточной системой, основное назначение которой заключается в организации правильного сбора и отвода дождевых и талых вод не только с крыши, но и с приусадебной территории. Достаточно рассмотреть здание с разрушенной фасадной частью, как напрашивается неизбежный вопрос об отсутствии или неверном выполнении водосточной системы.

Нередко провисшие или оборванные водосточные системы смонтированы с нарушениями технологии. Обильные осадки часто являются причиной разрушения тротуарных дорожек вокруг дома, далее воды попадают в подвал и самое плохое – повреждают фундамент здания и весь дом в целом. Как же обезопасить дом от разрушительного воздействия воды?

Разновидности и составные части водосточной системы

Рынок строительных материалов предлагает широкий спектр водосточных систем. Они зависят от:
1. способа организации водостока – наружный или внутренний;
2. материала корпуса – полимерные или металлические;
3. типа соединения отдельных узлов – на клее или на резиновых уплотнениях.

Система водостоков и принципы её монтажа

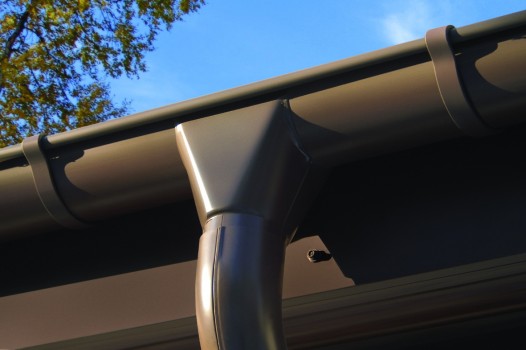

Состоит водосточная система из отдельных элементов – желобов, смонтированных по всему периметру кровли, водосточных труб и разнообразных соединительных узлов. Желоба имеют различную форму круглого, полукруглого и трапециевидного сечения. Форма и цвет желоба обязаны соответствовать крыше и фасаду строения. Например, желоба с квадратным и трапециевидным сечением более подходят стилю модерн, полукруглые являются универсальными и подойдут для строений всех типов.

Главную задачу по транспортировке воды с крыши на землю выполняют желоба и трубы, а узлы их соединения между собой, а также крепления являются аксессуарами. К последним следует отнести водоприемные воронки, держатели желоба (кронштейны), заглушки, колена, хомуты, соединители труб, разъемы для ревизии, сливные наконечники и т.д. Вода первоначально стекает в желоба, расположенные под углом к выпускным воронкам, далее через воронки течет по водосточным трубам.

Особенности установки водосточной системы

Система водостоков и принципы её монтажа

В настоящее время имеются различные типы крепежей, они могут монтироваться либо к стропильной системе кровли, либо к несущей стене при помощи саморезов. В любом случае, необходимо организовать правильный уклон водосточной трубы, не допуская перелива через края водосточного желоба для быстрого ухода воды в водосточную трубу. На каждые 10 метров желоба требуется одна водосточная труба диаметром 100мм, но следует учитывать и сложность конструкции фасадов, к примеру, присутствие эркеров, фронтонов, выступов и других архитектурных решений. В случае если длина вашего дома не превышает 20 метров, то достаточно выполнить один уклон. При большей длине ската следует делать два уклона, так чтобы на каждые 10м желоба приходилось не менее 5см уклона по высоте.

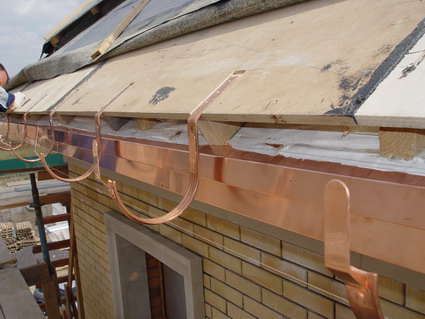

Установку кронштейнов для желоба следует выполнять так, чтобы перемещаясь с кровли, снег не сломал наружный край желоба, и одновременной с этим вся вода легко попадала в желоб. Монтаж предварительно согнутого кронштейна производится горизонтально. Для этого внешний край желоба должен быть на 25мм ниже продолжения плоскости кровли. Не сделанные уклоны желобов неизбежно приведут к их засорению и застаиванию воды.

Кронштейны монтируются на расстоянии 150мм от края кровли, маркировочный шнур следует натянуть так, чтобы организовать уклон между первым и последним держателем (направлением к сливной трубе). Промежуточные узлы крепления располагать равномерно по всей длине стены через 600мм, еcли стропила расположены более чем через 1м, желательно закрепить дополнительные кронштейны к обрешетке.

Система водостоков и принципы её монтажа

Монтаж держателей желобов – наиболее важный этап, от него полностью зависит работоспособность водосточной системы. Самая доступная водосточная система из оцинкованной стали. В частных зданиях применяют пластиковые или металлические системы, в элитных домах – медные водостоки, отлично сочетаемые с интерьером медного покрытия кровли.

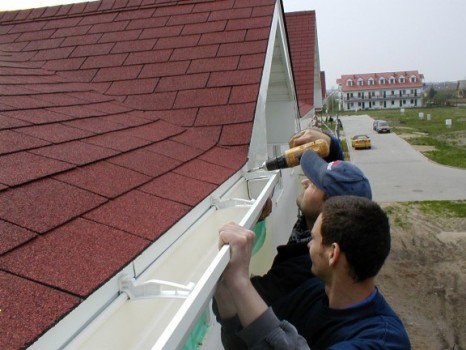

Следующим шагом будет установка желобов – они просто защелкиваются в кронштейны. Необходимо разметить месторасположение водосточной трубы и приемной воронки. Для удобства монтажа, желоб совместно с воронками и заглушками собирается на поверхности грунта, затем вдвоем с напарником и при помощи лестниц вся эта конструкция поднимается вверх и устанавливается на свое место. В принципе, современные водосточные системы позволяют вести монтаж даже одному человеку, ведь они разработаны в виде конструктора.

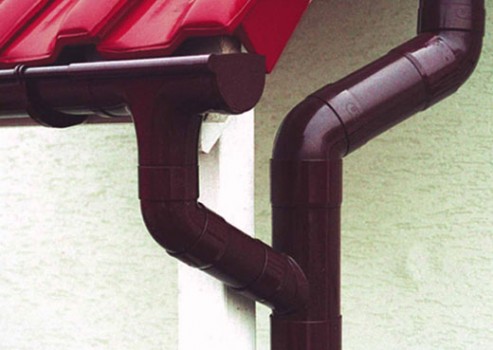

Теперь о водосточных трубах, а вернее об их креплении. Устанавливаются они так, что самое первое крепление монтируется непосредственно под коленом в 45°, направленным к закрепленной воронке. В случае необходимости длина трубы уточняется по месту, а ее излишек обрезается.

Система водостоков и принципы её монтажа

Труба крепится к несущей стене равномерно на расстоянии 800-1000мм и при помощи отвеса проверяется ее вертикальность. На завершающий конец вертикальной трубы надевается поворот с отрезком трубы для отвода воды от фундамента здания.

Отвод дождевых вод от дома выполняется при помощи ливнеприемника, выполненного у водосточной трубы. Сам ливнеприемник имеет внутренний размер 300х300мм и глубину до 900мм – он представляет собой бетонный приямок, от которого выходит полимерная труба к фильтрующему колодцу или при возможности на рельеф местности.

На основании вышесказанного, для правильного выполнения кровельной водосточной системы необходимо запроектировать систему в полном объеме, чтобы предусмотреть все нюансы. Ну и напоследок совет – правильная эксплуатация заключается в регулярной очистке от листьев и грязи всех желобов и труб ливнесточной системы (не менее двух раз в год весной и осенью).

А вот и видео от isolux.ru. Монтаж современного водостока Grand Line…

Удачи 😉
