Новизной и современностью отличаются от своих собратьев структурные фасады домов, балконов и лоджий. Применение структурного остекления началось совсем недавно. Причиной этому является изобретение герметиков, с помощью которых и обеспечиваются структурные фасады.

Благодаря свойствам современных фиксирующих материалов, можно создавать единые конструкции не только из стекла, но и камня, металла и керамики. Данный тип остекления нисколько не уступает в прочности и надёжности другим видам. С его помощью отлично получаются светопрозрачные фасады из стекла, что даёт возможность облегчить нагрузку на плиту и вместе с тем получить устойчивую конструкцию. Структурные фасады способны обеспечить необходимую теплоизоляцию, звукоизоляцию и обладают высокой степенью экологичности.

Основные отличия

Принцип структурного остекления

Основной отличительной характеристикой структурного остекления является отсутствие в нём прижимных элементов. Если выполняют остекление с двух сторон, то в таких случаях не исключается использование горизонтальных и вертикальных прижимов.

Их ещё называют ригельными и стоечными соответственно. В таком случае данный способ называют полуструктурным.

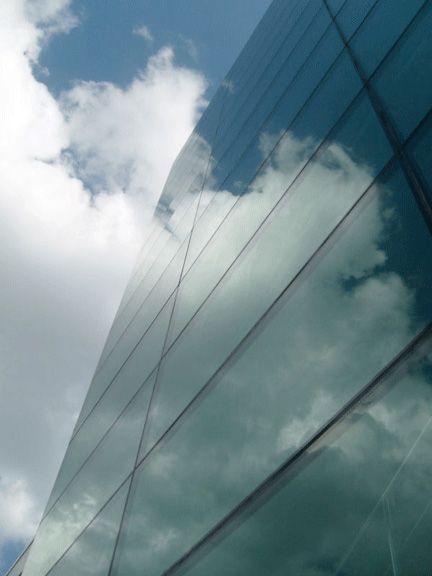

Структурное фасадное остекление зданий

Итак, структурное остекление фасада имеет почти те же характеристики, что стоечно-ригельное, но только отсутствует прижимная планка. Приведём основные его отличительные характеристики:

  1. Фасадный каркас состоит из стоек, которые устанавливаются вертикально, и ригелей, расположенных горизонтально.
  2. Для изготовления элементов каркаса применяют разные материалы. Одним из самых распространённых является алюминиевый профиль со специальными вкладышами для обеспечения теплоизоляции.
  3. Крепление каркаса выполняется между верхними и нижними перекрытиями. Сам каркас можно просмотреть только с внутренней части помещения. Снаружи видны только стеклопакеты. Швы между ними в основном составляют около одного сантиметра.

Особенности стеклопакетов

Стеклопакет для структурного остекления

Одной из важнейших особенностей структурного остекления является устройство стеклопакетов. Их структура такова, что стекло, размещённое снаружи, немного больше по размерам, чем внутреннее. Это обеспечивает его надёжное крепление к каркасу, так как приклеивается внутреннее и внешнее стекло.

Для изготовления таких стеклопакетов используется два вида стёкол. Внешнее стекло – калённое, внутреннее – триплекс.

Также свои особенности имеют швы между стеклопакетами. Они должны быть не менее 1–1,2 см, чтобы обеспечить целостность конструкции во время расширения металла или стекла. Такие изменения обычно возникают во время температурных перепадов.

Но необходимо помнить, что не стоит делать швы более чем 2 см, так как в противном случае остекление не будет выглядеть монолитом. Это существенно ухудшит внешний вид балкона.

Крепление стекла при структурном остеклении

Особенности крепления

Крепление стеклопакетов выполняют с помощью силиконового герметика. Этот материал позволяет защитить элементы остекления от любых атмосферных и механических воздействий, обеспечивая надёжную герметизацию.

Правильно используя герметик, можно исключить сдвиги стеклопакетов и возникновение сколов, а также защитить помещения от ветра и осадков.

Герметик

К положительным характеристикам силиконового герметика можно отнести:

  1. Надёжность. С помощью герметика можно клеить не только стекло, но также металлические, каменные и керамические элементы.
  2. Его цвет можно подобрать под оттенок фасада, а можно использовать бесцветный.
  3. Обладают отличными характеристиками выдерживания различного температурного режима. Им можно работать как при минус 300, так и при плюс 400.

Некоторые стеклопакеты дополнительно снабжены встроенными крепёжными элементами, но при этом не исключается применение герметика. Так как именно с помощью этого материала крепится наружное стекло конструкции. Подробнее о структурном остеклении смотрите в этом видео:

Подтипы структурного остекления

Одним из выгодных типов остекления фасадов является полуструктурное. В нём комбинируются такие типы, как структурное и ригельно-стоечное. Особенностью является использование с внутренней части профилей прижимных механизмов, а герметизация с помощью силикона выполняется только для внешнего стекла.

Фасады со структурным остеклением можно обустраивать как четырёхсторонними, так и двухсторонними. Зависит это от выбора системы монтажа.

Структурное фасадное остекление содержит в себе главное условие: крепёжные элементы размещены так, чтобы они не просматривались с внешней стороны. В основном они размещаются между стёклами. Чаще всего стараются не использовать дополнительные крепления, а применяют только герметик.

При обеспечении тёплого структурного остекления используют поворотные фиксаторы.

При таком монтаже крепление профилей производится внутри стеклопакетов. Само стекло фиксируют, используя специальные поворотные скобы, напоминающие по своему внешнему виду пропеллеры. Подробнее о стеклянных фасадах смотрите в этом интересном видео:

Основные преимущества

Стеклянные фасады придают зданию современный футуристический вид

Рассматривая использование структурного остекления, можно выделить ряд его неоспоримых достоинств:

  • современный и эстетичный внешний вид;
  • высокая степень технологичности;
  • высокая устойчивость к воздействию внешней среды;
  • надёжная звуко- и теплоизоляция;
  • водонепроницаемость;
  • длительность эксплуатации.

Всё это возможно при правильно выполненной технологии монтажа в соответствии с нормативными показателями. В основном использование структурного остекления можно наблюдать при возведении новых зданий.

Современный дизайн придаёт им новый неповторимый внешний вид в соответствии с требованиями новейших технологий:

  • благодаря тому, что конструкция является полностью стеклянной, обеспечивается максимальное естественное освещение;
  • высоко продуманная технология монтажа обеспечивает безопасность эксплуатации. Стеклопакеты устойчивы к воздействию ультрафиолета, атмосферным осадкам и каких-либо других механических повреждений;
  • упрощённость в уходе. Благодаря надёжной герметизации и незначительным размерам швов исключается скопление грязи. Алюминиевые фасады всегда остаются чистыми.

Монтаж

Выполняя монтаж элементов структурного остекления, преимущественно используется два способа: двусторонний и четырёхсторонний.

Двустороннее устройство выполняется по такому принципу:

  • на несущий каркас предварительно устанавливаются ригельные и стоечные крепления;
  • стеклопакеты крепятся следующим образом: с двух сторон крепление обеспечивается герметиком, а другие две стороны фиксируются с помощью механических креплений.

Четырёхсторонний способ монтажа обеспечивается только с помощью силикона. Со всех сторон стеклопакет приклеивается к несущему каркасу герметиком. Подробности монтажа смотрите в этом видео:

Основное правило, которое должно выполняться при устройстве структурного остекления, это высокая степень жёсткости.

В последнее время структурное остекление фасадов зданий можно наблюдать и при строительстве частных домов. Этот способ ничем не уступает привычным видам остекления, но выигрывает в эстетичности, элегантности и стильности.
