Установка и коммутация распределительной коробки
Монтаж современной электропроводки в доме или квартире просто невозможен без устройства распределительной коробки. Она является немаловажным звеном электрической цепи и отвечает за равномерное распределение энергии между всеми потребителями. Как правило, распределительная коробка устанавливается в каждом отдельно взятом помещении дома или квартиры, и именно в ней собираются все провода, идущие от розеток и осветительных приборов.
Что собой представляет распределительная коробка?
Значимость электрической распределительной коробки в системе электропитания переоценить очень сложно – во-первых, это удобство в процессе эксплуатации и ремонта электропроводки, во-вторых, как говорилось уже выше, это равномерное распределение нагрузок от потребителей и, в-третьих, это упорядоченность и возможность добавления новых веток цепи электропитания без кардинальной переделки существующей проводки.

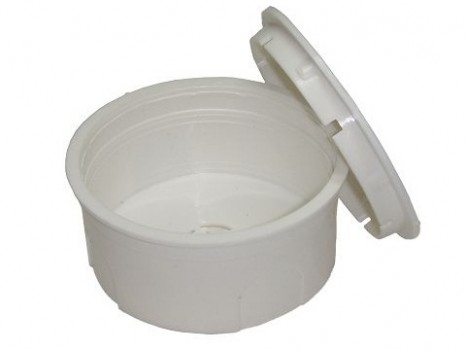

По сути, электрическая распределительная коробка представляет собой ничто иное как металлический или пластиковый корпус, в котором собираются воедино отдельные части электросети. Коммутационная коробка бывает двух видов: встраиваемая в стену и накладная. В свою очередь и та и другая может снабжаться специальными клеммами для быстрого и надёжного соединения проводов.
Этот вариант исполнения распределительной коробки хорош для коммутации проводов, жилы которых сделаны из разного материала. Взять, к примеру, медь и алюминий, они в принципе не выносят друг друга и окисляются при взаимной работе. В результате такого взаимодействия со временем контакт исчезает полностью и какой-либо из потребителей перестаёт работать. О формах распределительных коробок можно много не разговаривать – здесь два варианта: круглые и квадратные, имеющие различные размеры.
Как установить коммутационную коробку?
Здесь всё довольно-таки просто – накладная коробка крепится к стене с помощью саморезов или дюбелей, а встраиваемая муруется в стену. Если монтаж накладной электрической коробки, как правило, не вызывает сложностей, то вот установка встраиваемой выполняется немного сложнее – она требует создания специального посадочного места. В стене (желательно под потолком) выбирается небольшая ниша, в которую она монтируется с помощью цемента или алебастра.
Но это всё выполняется уже на последней стадии монтаж работ, а для начала необходимо создать сеть из штроб, по которым к коммутационной коробке будут подходить провода. Опуски к розеткам и выключателям необходимо выполнять строго вертикально, а вот для горизонтальной прокладки проводов можно использовать естественный зазор между стеной и плитой перекрытия.
Когда штробы готовы и установлены подрозетники, можно приступать к непосредственному монтажу проводки, неотъемлемой частью которого является установка распределительной коробки.

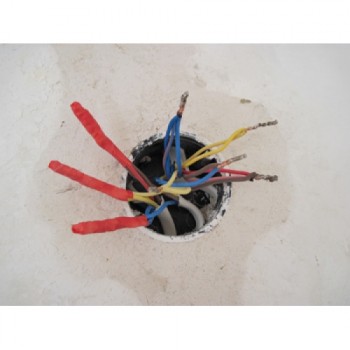

Небольшой совет. Чтобы соединение проводов в распределительной коробке не вызывало сложностей, каждый конец провода, выходящий из неё, необходимо подписывать. Подвели к ней кабель, подающий питание от электрического щитка – подписали «Ввод»; провели провод, питающий розетки – снова подписали «Блок розеток слева». Каждую отдельную цепь, подключаемую в распределительной коробке, необходимо подписывать отдельно – так вы точно не запутаетесь, что и куда впоследствии подсоединять.
Немного отвлечёмся от распределительной коробки и разберёмся с сечением используемых в квартирной разводке проводов – это важный момент. От квартирного электрического щитка напряжение в каждую комнату подаётся двух или трёхжильным проводом, сечение которого должно быть не менее 4 квадратов – такой кабель гарантированно выдержит любого мощного потребителя. Розетки в комнате подключаются проводом сечением 2,5 квадрата, а освещение 1,5 квадрата.
Вот теперь, разобравшись с сечением используемых проводов и собрав практически всю проводку, можно завершить монтаж распределительной коробки, а точнее выполнить коммутацию проводов в ней.

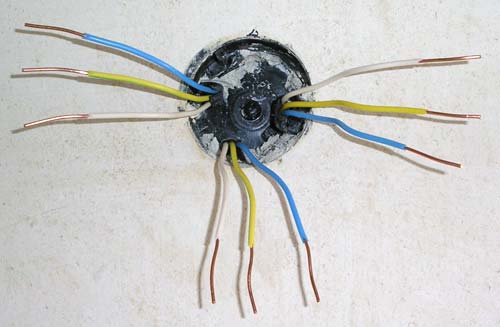

На первый взгляд эта работа кажется практически невыполнимой, но если хорошенько вникнуть в суть всего дела и понять принцип работы проводки, то на самом деле окажется всё не так и сложно. Что мы имеем? Ввод и множество проводов, которые необходимо к нему подключить. Что такое ввод? Это два или три провода разного цвета, по одному из которых проходит фаза, по другому «0» и по третьему заземление. Точно так же провода подводятся и к розеткам, и выключателям.

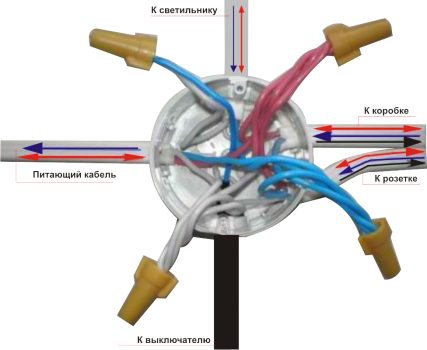

Вот и нарисовался принцип решения проблемы, как выполнить соединение проводов в распределительной коробке – фаза к фазе, «0» к «0» и заземление к заземлению. С розетками в этом плане вообще проблем не должно возникнуть – соединили провода по цветам и всё. А вот освещение с выключателем подсоединяется немного иначе – уходящая фаза, идущая непосредственно к выключателю подсоединяется к вводной фазе, приходящая с выключателя подсоединяется к фазе цепи освещения, а ноль освещения непосредственно к «0» входа.
Очень важным моментом, который предполагает монтаж распределительной коробки, является организация надёжного соединения проводов между собой. В случае с коммутационной коробкой с клеммами всё просто – вставили провода и зажали винты посильнее, а вот коробки, не предполагающие соединения проводов с помощью клемм, приходится пропаивать. Делается это примерно так: Сначала провода крепко накрепко скручиваются между собой плоскогубцами, а потом с помощью олова и канифоли или специального припоя хорошенько спаиваются друг с другом. В некоторых случаях, когда идёт массовый монтаж в больших объёмах, для надёжного соединения проводов применяется электросварка.
Ну вот, в принципе и всё, пропаянные или сваренные вместе провода капитально изолируются и аккуратно укладываются в распределительную коробку, после чего она закрывается. При выполнении дальнейшего ремонта распределительную коробку лучше не замуровывать намертво в стену, а сделать её доступной – при необходимости ремонта вы легко сможете её найти в любое время.
