Как правильно спрятать трубы в ванной под плитку

Канализационные и водопроводные трубы с запорной арматурой, расположенные в ванной или кухне в зоне видимости, не добавляют отделке помещения эстетичности. При этом трубы систем холодного водоснабжения и канализации – это также нежелательный источник холода, понижающий температуру в ванной. Кроме того, на поверхности этих труб образуется конденсат, стекающий на пол и требующий постоянной уборки.

Перед тем как спрятать трубы в ванной, необходимо провести их тщательный осмотр

Рассмотрим способы решения этих проблем в зависимости от места расположения трубопровода и его назначения.

Монтаж новых систем при строительстве или капитальном ремонте

Данная ситуация упрощает решение вопроса, так как монтаж «с нуля» при правильно продуманной последовательности ремонтных работ позволяет выполнить ремонт ванной с меньшими затратами сил и времени.

Монтаж водопровода под отделку плиткой

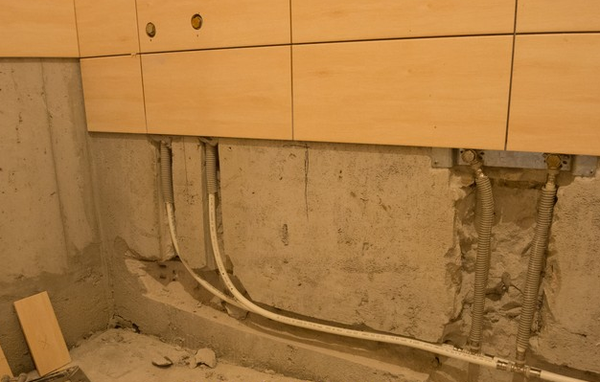

Разводку водяных труб, чтобы спрятать систему водопровода, выполняют по стенам до производства выравнивающего оштукатуривания. Чтобы штукатурный слой для покрытия труб не пришлось делать излишне толстым, в стенах ванной штробят каналы под водопровод. Болгаркой с «сухорезом» по предварительно сделанной на стенах разметке выполняют параллельные надрезы на расстоянии диаметра используемых труб, после чего перфоратором или зубилом с молотком вырубают материал между надрезами.

Спрятанные трубы под плиткой должны быть отменного качества, тогда срок их службы будет максимально долгим

Трубы в каналах до оштукатуривания фиксируют временными хомутами, которые можно удалить после отверждения первого намёта раствора. Современные капроновые и металлопластиковые трубы, в силу своих бесспорных преимуществ вытеснившие стальной материал, не нуждаются в теплоизоляции. После выравнивающего оштукатуривания поверх разводки выполняется укладка керамики.

Обустройство канализации

Канализационные трубы в силу значительного диаметра не утапливаются в стены, так как штробление стены на такую глубину чревато ослаблением несущей способности.

Систему канализации можно  закрыть декоративными оболочками, выполненными различными способами.

Если система канализации монтируется «с нуля», то при выборе пластмассовых труб следует отдать предпочтение толстостенной разновидности, стойкой к горячей воде, так как облицовка канализационных труб затруднит ремонт при выходе из строя тонкостенного материала.

Канализационные и водопроводные трубы, находясь на виду, могут испортить даже самый оригинальный дизайн, поэтому нужно их спрятать

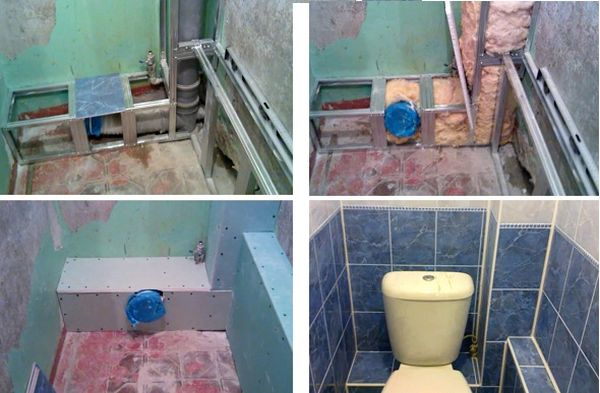

При производстве капитального ремонта или выполнении работ в эксплуатируемой комнате технология отделки канализационных труб ванной одинакова. Чтобы спрятать канализационную систему под эстетичную оболочку, нужно изготовить короб из каркаса и покрытия. Для горизонтальных участков канализации выбирается прямоугольное сечение короба, которое облегчает поддержание чистоты на полу. Облицовку стояка в ванной можно выполнить по каркасу не только прямоугольного, но и круглого, полукруглого или овального сечения.

Изготовление каркаса

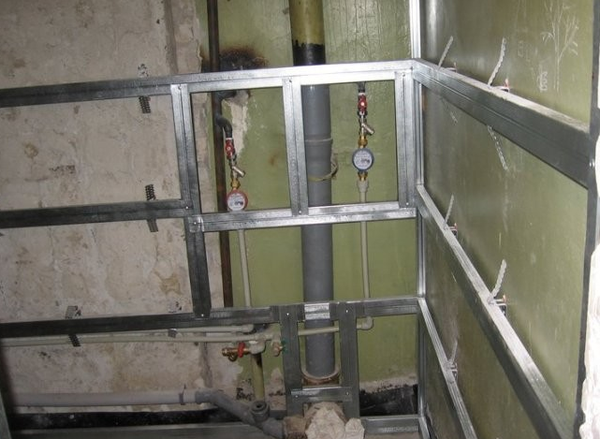

Каркас для последующей отделки трубопровода лучше изготавливать из материалов, не боящихся воды – стали, алюминия, пластика. Использование для этой цели оцинкованных cd-профилей с соответствующим крепежом, применяющихся при монтаже гипсокартона, сэкономит время и силы. К стене и полу ванной каркас крепится саморезами, желательно — в местах, которые в последующем должны закрыться коробом. Чтобы прочно заделать штыри каркаса в стене и полу, можно зацементировать их там в аккуратно высверленных «коронками» отверстиях.

Металлические решетки монтируются на установленный каркас или же непосредственно к трубам

Между собой детали каркаса крепятся заклёпками вытяжного типа или также саморезами. Если каркас изготавливается из стали без защитного покрытия, то после установки по месту его покрывают двумя слоями антикоррозийной краски (можно свинцовым или железным суриком, разведённым в олифе).

Теплоизоляция облицовываемых труб

Теплоизоляция выполняется, чтобы исключить образование и скопление конденсата под коробом, так как незначительное конденсирование влаги будет происходить на поверхности даже пластиковых труб, теплопроводность материала изготовления которых близка к нулю. Трубы изолируют гибким вспененным синтетическим каучуком («К-Флекс»), который выпускается как листовым, так и в виде труб-оболочек с внутренним диаметром от 6 до 160 мм.

Листовой материал нарезается на полосы, оборачивается вокруг труб спиралью или полосой и крепится нейлоновыми хомутами-стяжками. На трубчатой оболочке делается продольный надрез (иногда он уже имеется), и изоляция надевается на трубу также с креплением нейлоновыми хомутами.

Если под рукой имеются остатки листовой стекловаты, то для устройства теплоизоляции можно использовать и её, только работать с этим материалом нужно в спецодежде, перчатках, очках и респираторе.

Отделка каркаса

Чтобы спрятать трубы, каркас нужно закрыть водостойким отделочным материалом. Применение гипсокартона для изготовления короба не исключается, но требует тщательной гидроизоляции такого покрытия, так как даже влагостойкий гипсокартон (ГКЛВ) не рассчитан на продолжительный контакт с водой. А если поверх гипсокартона, чтобы спрятать и его, уложить слой влагостойкого материала, то применение ГКЛВ вообще теряет смысл. Поэтому закрыть трубы в коробе целесообразно кафелем, пластиком, текстолитом или плитками экструдированного пенополистирола толщиной 1-2 см с декоративным лицевым слоем.

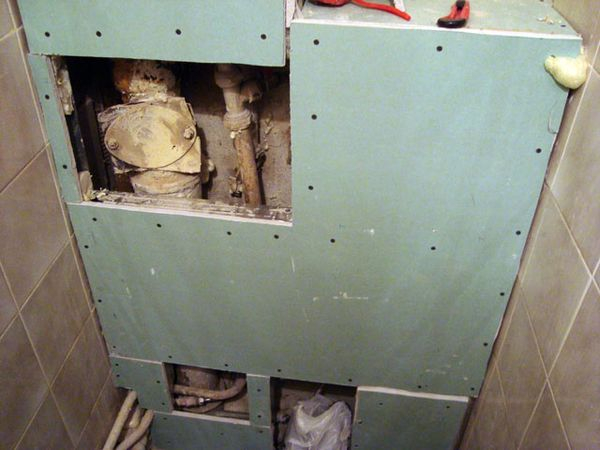

Закрыв трубы в туалете гипсокартоном обеспечит свободный доступ к скрытым коммуникациям в случае ремонта или устранения аварии

Перечисленный материал, кроме керамической плитки, крепится к каркасу саморезами. Угловые стыки и сопряжения короба со стенами лучше спрятать под декоративными пластмассовыми или металлическими накладками, которые можно приклеить силиконовым герметиком.

Укладка плитки на каркас

Чтобы добротно закрыть каркас кафелем, нужно соорудить сплошное основание. Возможность использования для этой цели гипсокартона следует рассматривать лишь в крайнем случае, при отсутствии других материалов.

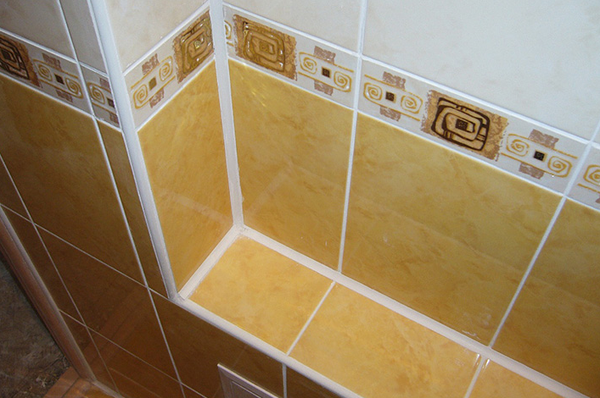

Поверх каркаса саморезами, заклёпками в натяг крепится мелкоячеистая (2х2 мм) стальная или капроновая сетка, на которую плоским шпателем наносится слой плиточного клея толщиной 2-3 мм. Через сутки поверхность готова для облицовки плиткой, которая кладётся так же, как и на обычное основание. Ещё через 24 часа межплиточные швы затирают влагостойкой затирочной смесью. Стыки керамики на углах отделывают декоративными пластмассовыми или металлическими накладками-тримами для плитки.

В ванной комнате можно использовать влагостойкий гипсокартон — ГКЛВ

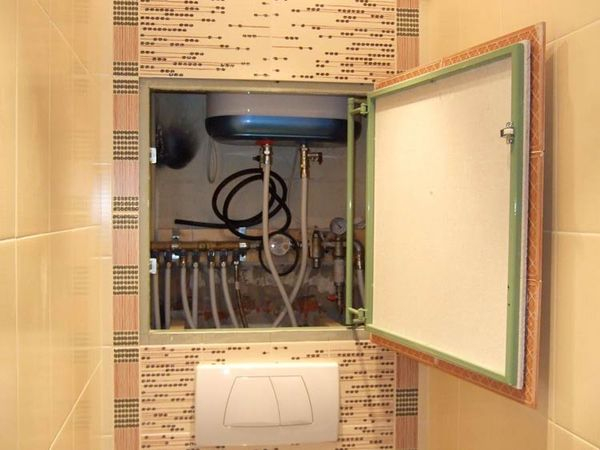

Если на отделываемом участке канализации есть ревизионная форточка, то нужно обеспечить к ней доступ. Сделать это можно, если напротив форточки смонтировать готовый лючок нужного размера в сборе с коробкой, которые имеются в продаже. Но можно поступить проще – кафель напротив люка не класть на клей, а только затереть его стыки цветным силиконом. Это позволит при необходимости вытащить плитку без повреждений, а потом также уложить её на место, и спрятать форточку.

Отделка стояков

В ванной комнате может быть два стояка – водопроводный и канализационный. Спрятать их можно также в каркасном коробе прямоугольного сечения. В зависимости от расположения стояков, их можно закрыть одним коробом, или же каждый стояк облицовывается отдельно.

Гидроизоляция стояка

Чтобы спрятать вертикальную трубу-стояк, существует технология, позволяющая  имитировать колонну. На стояк надевается теплоизоляционная трубчатая оболочка «К-Флекс» соответствующего внутреннего диаметра и с толщиной стенки 1,5-2,0 см. Оболочку на трубу надевают кусками длиной по 0,3–0,5 м, и оставляют между ними зазоры в 3 см.

Монтаж наружной оболочки

Подбирают тонкостенную пластмассовую трубу с внутренним диаметром, равным наружному диаметру «К-Флекс», и по всей её длине делают разрез болгаркой. Зазоры между кусками «К-Флекс»-оболочки по окружности стояка заполняют монтажной пеной и, не дожидаясь её расширения, надевают на стояк разрезанную вдоль тонкостенную пластмассовую трубу, расширив прорезь.

Трубу стягивают нейлоновыми хомутами, чтобы расширяющаяся пена не раскрыла её, и разворачивают прорезью к стене. Через сутки хомуты срезают и получают теплоизолированный стояк в оболочке из пластмассовой трубы, прикреплённой своей внутренней поверхностью к стояку кольцами монтажной пены между участками «К-Флекс»-изоляции.

Облицовка стояка мозаикой

Поверхность пластмассовой оболочки грунтуют повышающей адгезию грунтовкой и отделывают мозаикой, укладывая её на белую цементную клеящую смесь или состав на полиуретановой основе.

Если мозаику класть на реактивный состав, то основание грунтовать не нужно, но обезжирить следует обязательно.

Когда клей отвердеет, производят затирку мозаики и — канализационный или водопроводный стояк в ванной комнате превращается в колонну.

Заключение

Отделав водопроводные и канализационные трубы в ванной комнате керамической плиткой и сравнив состояние помещения с ситуацией до производства ремонта, невозможно не прийти к выводу, что обустроить и закрыть красивой облицовкой трубопроводы в помещениях не только желательно из эстетических соображений, но и необходимо для соблюдения санитарно-гигиенических норм.
