Система выравнивания плитки своими руками (СВП)

Качественная отделка кафелем должна отвечать многим требованиям, и в числе обязательных условий — расположение листов керамики в одной плоскости и фиксированная ширина плиточных швов. Обеспечить облицовке соответствие этим требованиям до недавних пор могли только исполнители, владеющие навыками укладки плитки на профессиональном уровне.

Технологии не стоят на месте, и немецкой фирмой Karl Dahm & Partner, специализирующейся на производстве инструмента для работы с керамической плиткой, были созданы 2 вида приспособлений, нивелирующих положение смежных листов кафеля при укладке. По-немецки эти устройства назывались (das) Levelingsystem, что переводилось как «система нивелирования», и на российском рынке они по сегодняшний день известны под соответствующим названием-аббревиатурой DLS (ДЛС).

DLS – виды и аналоги

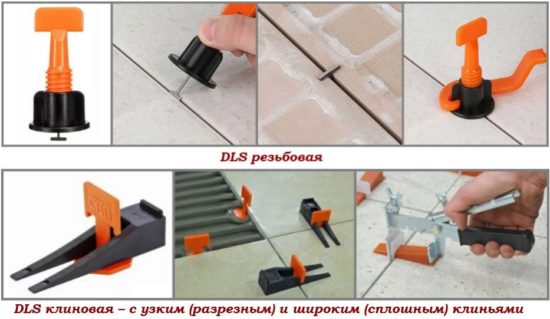

Обе разновидности ДЛС нивелируют соседние плитки путём приведения их в одну плоскость – между нижней и верхней сжимающими деталями, но в первой для сжимания используется резьбовое соединение, а во второй – расклинивание.

Оба вида устройства состоят из зажимов многоразового действия и расходных вертикальных стержней, наружная часть которых обламывается при демонтаже DLS, а внутренняя остаётся в шве.
DLS позволяют укладывать плитку на пол и стены, увеличивая производительность даже при невысокой квалификации мастера, поэтому быстро стали популярны среди домашних мастеров.

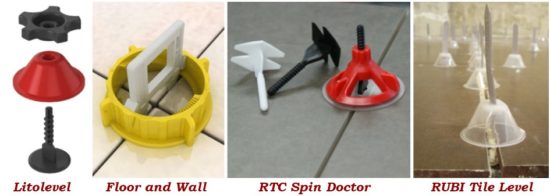

Со временем различные модификации таких устройств, различающиеся конструктивно — видом резьбового зажима, профилем одноразовых стержней, размером клиньев, стали выпускать и другие производители, в том числе российские.

Важно! И резьбовые, и клиновые приспособления имеют названия моделей (брендов), но по назначению все они являются СВП — системами выравнивания плитки, что часто вносит путаницу при классификации и определении принадлежности к бренду.

Клиньевые приспособления условно можно разбить на 2 группы – мелкие и крупные.

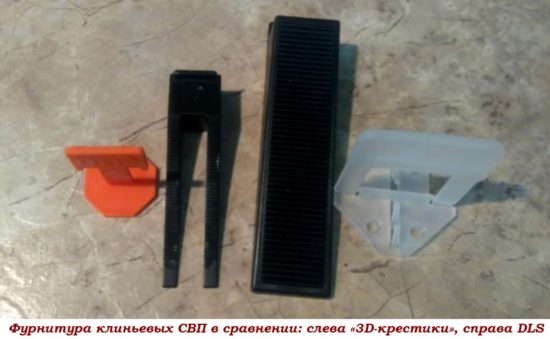

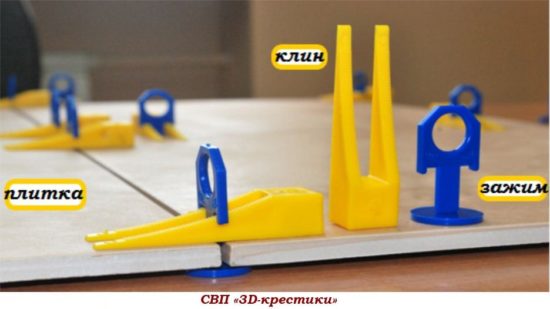

Первые удобны для работы с мало- и среднеформатной плиткой, большинство моделей при низкой цене ещё и не требует применения зажима-щипцов, так как расклиниваются вручную. К этой группе относятся СВП «3D-крестики», TLS, «СВП-Нова”, «СВП №1».

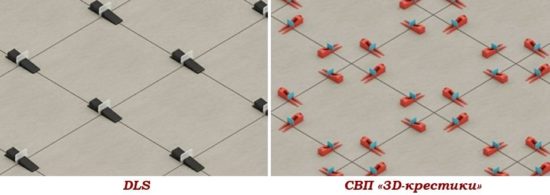

Устройства второй группы дороже, имеют более мощные клин и зажим – это требует использования щипцов, но зато позволяет не только работать с крупноформатной плиткой, но и устанавливать на пересечении 3-4 листов только один фиксатор. На российском рынке хорошо зарекомендовали себя бренды Beorol, Raimondi, Corte, Karofit, Mustang.

Важно! Чтобы система нивелирования не только выводила листы покрытия в общую плоскость, но и выдерживала нужный шов, толщина её зажимов должна совпадать с проектной шириной стыков. Если зажимы тоньше, необходимо дополнительно использовать обычные крестики. Применение СВП исключает бесшовную настилку кафеля.

Продукция различных производителей различается не только конструктивно, но и материалом исполнения, поэтому даже у крупных систем детали многоразового использования имеют разное число циклов, а одноразовые элементы часто недостаточно прочны.

Что даёт использование СВП

СВП-продукция каждого бренда имеет свои достоинства и недостатки, проявляющиеся в процессе укладки плитки и влияющие на конечный результат. При этом назначение у всех систем общее, и их использование имеет следующие «плюсы»:

• упрощается процесс выравнивания каждой укладываемой плитки – ровность укладки обеспечивается функционалом СВП;
• снижается вероятность просадки отдельных листов в свежеуложенном покрытии.

Как следствие, повышаются качество настилки кафеля и производительность, маловероятны точечные «огрехи», облицовка становится возможной к исполнению дилетантом.
Насколько сложно получить эти бонусы, применяя СВП?

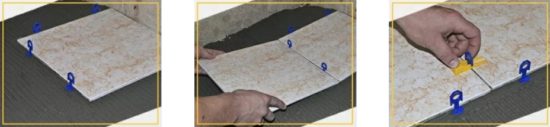

Краткая инструкция использования СВП

Прежде всего следует знать, что применение систем нивелирования не освобождает от необходимости подготовки основания, в том числе выравнивания.

1. Замесить клей, нанести на сухое загрунтованное основание и разровнять.
2. Уложить стартовую плитку по разметке и вывести в горизонталь уровнем.
3. Под каждую сторону плитки, отступив от углов по 20-50 мм, установить опорные части зажимов.
4. Вплотную к ножкам зажимов постелить следующий лист кафеля.
5. В зажимы вставить клинья — до плотного прилегания нижними сторонами к обеим плиткам.

6. Очистить шов от избытка клея.
7. По окончании укладки кафеля клеевому составу даётся время на отверждение до необходимой для демонтажа DLS степени (минимум 2 суток).
8. Ударами резиновой киянки вдоль швов сбить клинья вместе с видимой частью зажимов.

9. Очистить от клея швы плитки в местах установки зажимов.

Затратно ли использовать системы нивелирования плитки?

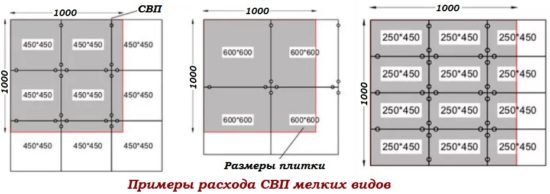

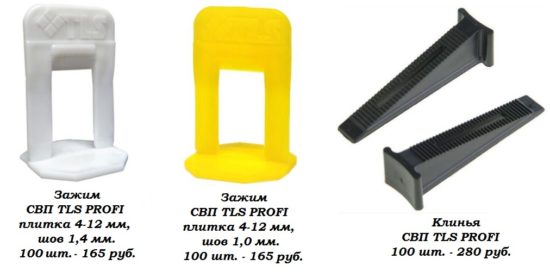

Цена СВП зависит от бренда, модели и состава комплекта, а потребность в одноразовой фурнитуре – от формата плитки, отделываемой площади и вида зажимов.

Если исполнитель не занимается укладкой плитки профессионально, приобретать СВП с зажимами под щипцы не рационально. С другой стороны, с крупноформатной плиткой лучше использовать именно такие системы.

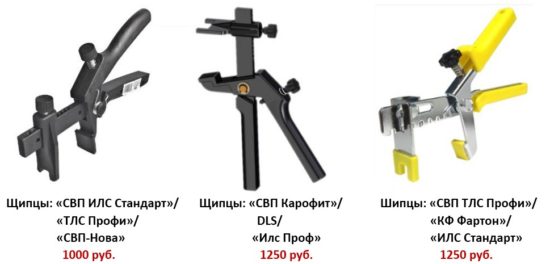

Стоимость некоторых универсальных моделей щипцов в Москве:

Определяющим фактором здесь являются нюансы объёма работ. Качественная укладка плитки своими силами в просторном помещении стоит того, чтобы приобрести щипцы. Для небольших же комнат кафель подбирается мелко- и среднеформатный, настилку которого можно выполнить с зажимами ручной установки.

Решив использовать СВП с мелкими зажимами, не требующую щипцов, при покупке необходимо ориентироваться на их соотношение цена/качество. Лучше приобретать проверенные модели, которыми уже пользовался кто-то из знакомых, иначе рвущиеся при натяжении зажимы заставят отказаться от применения СВП, снизив качество настилки.

Какой разновидности отдать предпочтение, поможет определиться этот видеоролик:

Какие «минусы» использования систем нивелирования

1. Чувствительные дополнительные затраты при выполнении отделки мелко- и среднеформатной плиткой в больших объёмах. Для заказчика расходы на СВП – свидетельство низкой квалификации исполнителя.
2. Не эффективна для коррекции неровных оснований настилкой кафеля, а при плитке «пропеллером» даже вредна.
3. При подтягивании зажимом утопленного листа под покрытием могут образовываться полости.
4. По окончании настилки плитки не получится полностью очистить швы от клея, а скоблить отвердевший раствор после удаления зажимов сложнее и требует времени.

По большому счёту, профессиональные плиточники в применении СВП не нуждаются. Сэкономленное на выравнивании листов время потом будет потрачено на очистку швов от клея, керамику с дефектами геометрии нужно класть без зажимов, а при ровном кафеле и подготовленном основании использование ДЛС только замедлит работу профи.

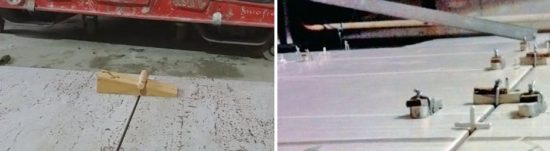

Самодельные СВП

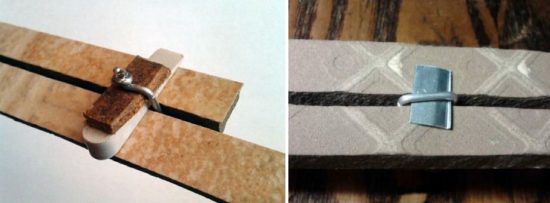

Если ни навыков в укладке кафеля, ни ДЛС промышленного изготовления нет, а результат хочется получить повыше, подобие выравнивающих зажимов можно изготовить своими руками.
Сначала необходимо изготовить основания зажимов, которые будут располагаться под плиткой и останутся там после укладки. Для этого берут гвозди длиной 30-50 мм, откусывают у них шляпки и нарезают на куски по 1,5-2 см. Можно использовать и полоски листовой стали толщиной 0,5-0,8 мм. Древесина для этой цели не годится – она разбухнет от влаги и может вытолкнуть плитку.

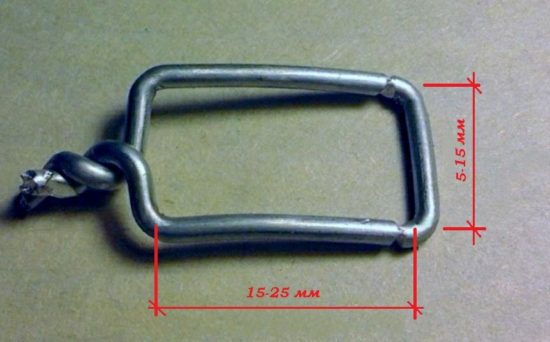

Затем из алюминиевой проволоки изготовляют подобие зажимов – хомуты, и делают на них насечки кусачками, как на фото, чтобы при удалении клиньев проволока порвалась в нужном месте. Размер хомутов выполняется в зависимости от толщины плитки и формы оснований зажимов.

Затем из подручных материалов нужно изготовить клинья – это может быть пластик, половинки бельевых прищепок. Для использования такой СВП нужны будут только пассатижи, которыми будут поджиматься проволочные хомуты.

В принципе действия СВП ничего сложного нет, поэтому вариантов самодельных конструкций может быть много. Такие приспособления далеки от совершенства, удобством пользования не отличаются и полноценной заменой промышленным системам быть не могут. Но с установкой каждого зажима приобретаются навыки, и определённым функционалом эти кустарные аналоги всё же будут обладать.

Проектировать ли более совершенное самодельное СВП или овладевать навыками укладки плитки традиционными способами – решать исполнителю.

Заключение

Системы нивелирования кафеля – приспособления не сложные, и научиться пользоваться ими можно, поработав день-два в паре с опытным любителем. Но профессионалы утверждают, что в силу перечисленных «минусов» желание применять их убывает пропорционально росту мастерства. Что же касается самодельных устройств, то на их изготовление уходит много времени, и при отделке значительных площадей от таких «аналогов» тем более отказываются.
