Особенности монтажа уличной проводки
Рано или поздно практически все владельцы частного жилья сталкиваются с вопросом электрификации придомовой территории. Я думаю, все согласятся с тем, что двор, каким бы он маленьким или большим не был, должен освещаться в тёмное время суток. Да и розетки, расположенные на улице, лишними не будут – мало ли какое электрооборудование понадобится подключить к сети электропитания? Тот же переносной приёмник или проигрыватель, и то требует постоянного источника питания – не запасаться же, в самом деле, впрок батарейками и аккумуляторами. Так что монтаж электропроводки во дворе частного дома является неизбежным.
Самый простой вариант решения проблемы электрификации придомовой территории – это нанять знающих специалистов, которые полностью избавят вас от головной боли, связанной с решением этой задачи. Но стоит только узнать стоимость монтажа электропроводки и подумать о том, сколько придётся отстегнуть им денег, сразу же всплывает другой способ решения этой проблемы – выполнить монтаж электропроводки своими руками.
С финансовой стороны решение, конечно, оправдано, но вот на счёт технической стороны вопроса придётся собрать и изучить немало информации. Хотя требования к монтажу электропроводки, как внутренней, так и наружной практически идентичны, они всё же имеют свои различия и иногда даже довольно существенные.
Принцип прокладки элтекропровода
Приступая к монтажу уличной электропроводки, нужно усвоить два главных правила:
Во-первых, вся уличная электрическая сеть должна быть полностью защищена от воздействия влаги и, во-вторых, в не меньшей степени все её элементы должны быть ограждены от механических повреждений.
Защита от влаги – это правило относится в большей степени к устанавливаемому на электропроводку оборудованию. Обычные светильники, выключатели, розетки, которые применяются внутри помещения, здесь не подходят. Для улицы производятся специальные электрические приборы, оснащённые резиновыми или силиконовыми герметичными прокладками, с плотно закрывающимися плафонами и крышками.
А вот защита от механических повреждений в полной степени относится именно к прокладке электропроводки. Во-первых, выбирая нужный провод, сразу нужно отказаться от кабельно-проводниковой продукции с одинарной изоляцией. Двух- или трёхжильный кабель в двойной изоляции – это именно то, что прописал доктор.
Во-вторых, чтобы избежать несчастных случаев, если проводка будет оставаться открытой (не будет прятаться в стену или под пенопласт которым утепляется фасад здания), этот самый
провод в двойной изоляции обязательно должен быть помещён в защитный гофрированный рукав. Другая причина, по которой проводка помещается в гофру, – это возможность её быстрой замены в будущем – даже если эта гофра будет спрятана под толстым слоем бетона, заменить провода находящиеся в ней проблем не составит.
Ну а в остальном, принцип прокладки уличной проводки ничем не отличается от монтажа квартирной электропроводки. Единственное «но» во всём этом деле, это распределительные коробки – не стоит их располагать на улице. Всю коммутацию лучше организовать внутри помещения – к примеру, в гараже или другом каком–либо техническом помещении.

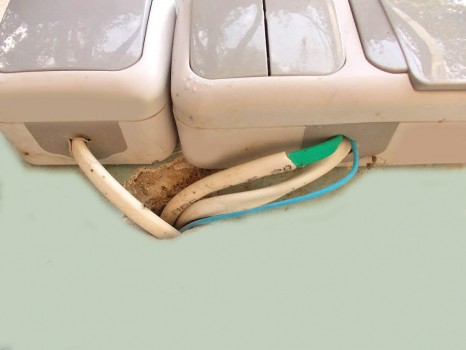

И ещё один нюанс. Провода, тоже обладают способностью проводить воду – в смысле того, что струйки воды, текущие поверх проводов, могут беспрепятственно просочиться внутрь электрических приборов. Именно с оглядкой на эту особенность, провода ко всем уличным приборам подводятся снизу.
Подключение уличных светильников, розеток и выключателей
Теперь самое время рассмотреть поближе устройство влагозащищенных электроприборов, используемых для работы уличной проводки. Начнём по порядку и рассмотрим основные из них: светильники, розетки и выключатели. И за одно разберёмся подробнее в том, как выполняется их подключение.

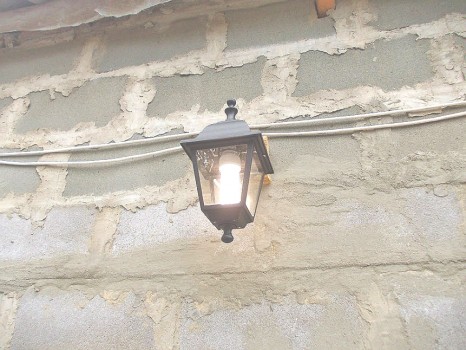

Уличные светильники

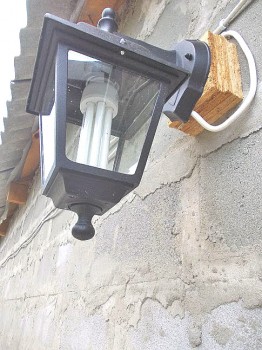

Первое на что обращаешь внимания, когда берёшь в руки уличный светильник – это то, что даже если он и не сделан полностью герметично, то все его элементы выполнены так, чтобы не дать попасть воде внутрь оборудования. Вода как бы стекает с них по специальным желобкам и небольшим карнизам. Естественно, что самая защищённая от влаги часть (место подключения светильника к электропроводке) скрыта глубоко внутри изделия, а место подвода проводов снабжено резиновыми уплотнителями.
Отличается даже сам кронштейн, с помощью которого светильник крепится к стене – он сделан в виде чаши, как правило, круглой, по которой вода, имеющая свойство стекать по стене во время дождя, будет отводиться в стороны от электрического оборудования. Именно с него и начинается установка светильников.

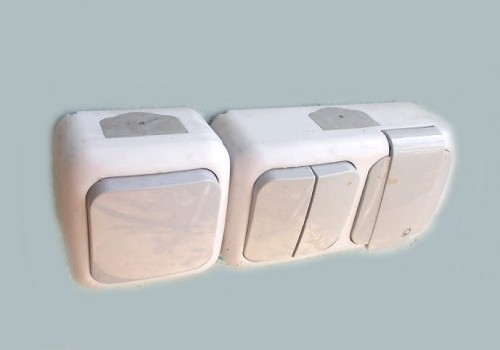

Уличные выключатели и розетки
Эти электрические приборы оснащены защитой не в меньшей степени, чем светильники. Можно даже сказать в большей. Во-первых, если речь идёт о розетках, то стоит обратить внимание на наличие механизма закрывающего отверстия для вилки – он не только преграждает путь воде, но и защищает от проникновения внутрь розетки избыточной влаги, концентрирующейся в воздухе во время дождя и тумана.

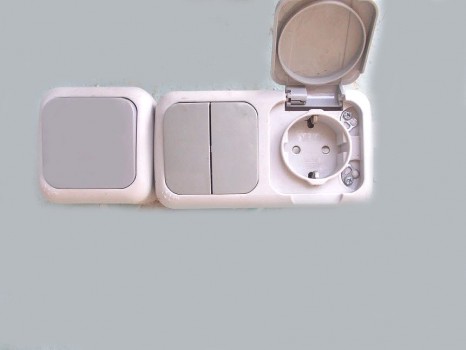

Во-вторых, все уличные розетки оснащаются крышками, которые препятствуют попаданию воды даже в посадочное гнездо для вилки – она сделана так, что даже если вода и попадёт под неё, то по специальным желобам, минуя посадочное отверстие для вилки, она выльется снизу розетки или выключателя.
Также как и светильники, корпус розеток и выключателей сделан герметично. В местах подключения проводов имеются специальные резиновые уплотнители, через которые провода пропускают внутрь изделия. Также снабжено уплотнителем и место соединения двух частей корпуса.

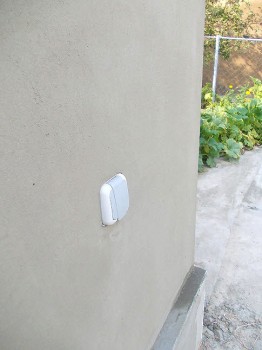

Исходя из особенностей эксплуатации, розетки и выключатели для улицы производятся исключительно в накладном варианте. Существуют, конечно, влагозащищённые розетки для внутреннего монтажа, но использование их на улице не рекомендуется – имеется огромная вероятность попадания воды в месте соединения защищённой от влаги крышки и стены здания. Именно поэтому, если вам не нравится вид выступающих накладных розеток, то придётся полностью утопить их корпус в стене.
Ну вот, в принципе и все основные отличия уличной электропроводки от квартирной — всё дело в повышенных требованиях безопасности. Сам же монтаж электрической проводки выполняется практически одинаково. Ну и напоследок, хочу напомнить ещё один нюанс – провода от распределительной коробки до уличного прибора должны тянуться исключительно цельной жилой. Никаких изолированных скруток и даже спаек – альтернативой может служить разве что специальная герметичная муфта.
