Водяной теплый пол своими руками — устройство, монтаж, фото
Итак, вы решили положить в своем доме теплый водяной пол своими руками. Довольно непростая задача. Для начала нужно позаботится о наличии труб и другого оборудования. Розничные цены и характеристики можно посмотреть здесь: https://agpipe.ru/truby-dlya-teplogo-vodyanogo-pola/ Монтаж водяного пола связан с несколькими определяющими нюансами, не зная которых лучше за него не браться. Наличие опыта является определяющим фактором при укладке теплого (именно водяного) пола, так как необходимо составление проекта, проведение необходимых расчетов отопительной нагрузки по помещениям (расчет контуров теплого пола). Все это непреодолимо без специальной подготовки.
Сразу нужно оговориться, что укладка водяного пола более целесообразна в загородных домах, а не в городских условиях. Во-первых, в квартире запаришься подключать трубы к центральному отоплению и вообще это категорически запрещено. Во-вторых, использование водяного пола значительно уменьшит затраты на электроэнергию, а также спасет вас и ваших родных от электромагнитных излучений в больших количествах.
Преимуществом водяного пола перед электрическими является равномерное распределение тепла по всему помещению.
Устройство водяных теплых полов.
Существует три вида систем водяного пола: бетонная, когда укладка водяного пола происходит с помощью бетонной стяжки. Настильная, которая предполагает монтаж теплого водяного пола без укладки стяжки, а финишное напольное покрытие (ламинат, паркет, плитка, линолеум) укладывается на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. Деревянная, когда трубы укладываются непосредственно на деревянные лаги или на черновой пол.
Вкратце водяной теплый пол состоит из теплоизоляции, полимерных или металлополимерных труб, крепежа, коллекторов с фитингами для подключения петель теплого пола к системе отопления и насоса для циркуляции воды. Ну и далее стяжка и финишный пол.
Монтаж водяного теплого пола своими руками
Для начала рассмотрим способ укладки теплого водяного пола с помощью бетонной стяжки….
Перво-наперво, необходимо разметить наше поле деятельности (площадь укладки) по секторам до 40 м. кв. для того, чтобы компенсировать температурные расширения стяжки.
Далее укладываем на пол теплоизоляцию: пенопласт, пенополистирол или пеноплекс. Она препятствует тепловым потерям, все наше так необходимое тепло идет вверх в комнату, а не обогревает потолок соседям. Затем по периметру помещения по стене и между секторами укладываем демпферную ленту, которая должна компенсировать тепловое расширение бетонной стяжки.
Теперь можно на теплоизоляцию положить арматурную сетку, к которой будем крепить наши трубы.

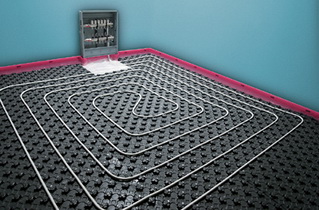

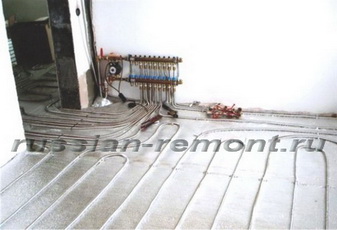

Ну и далее укладка самих труб. Она происходит в большинстве случаев по спирали. Способы бывают разные: змейкой, двойной змейкой, спиралью (ракушкой) и спиралью со смещенным центром. На фото снизу вы можете наблюдать различные способы укладки и схемы подключения водяных полов.
|
|
|
Сами трубы крепятся специальными хомутиками к арматурной сетке с шагом примерно в один метр. Не стоит намертво крепить трубы к арматуре, не забывайте, что они под воздействием температуры могут расширяться и соответственно при плотной стяжке деформироваться.
При укладке труб водяного теплого пола следует знать, что шаг укладки должен быть от 10 до 35 сантиметров. Расстояние от трубы до ближайшей стены должно быть не менее 7 см.
Ну, поехали. Один конец трубы закрепляем в подающий коллектор… И далее по продуманной заранее схеме располагаем и крепим наши трубы по контурам. Длина одного контура должна равняться 50 — 60 метров. Соответственно сколько вы уложите контуров в помещении, столько должно быть выходов у коллектора. В конце укладки оставшийся конец трубы подсоединяется к возвратному коллектору. При прохождении трубы через деформационный шов (находится между контурами) на нее надевается специальная гофрированная труба.
После окончания всех крепежных работ необходимо проверить наш пол на вшивость. Для этого в трубы заливается вода под давлением, превышающим рабочее примерно в 1,5 раза (0,6 МПа). Тестирование опять же лучше проводить опытным мастерам.
После проверки останется только грамотно сделать стяжку пола с помощью специальных смесей для теплых полов (к примеру Теплолюкс-Глимс). Она поднимет пол на 5-7 сантиметров. При этом в трубах должна циркулировать вода под рабочим давлением.
Полистирольная система водяного теплого пола
Состоит из полистирольных плит с пазами, в которые вкладываются теплораспределительные пластины. Применяется при ограничении нагрузки на перекрытия или ограничении высоты помещений.
Монтаж пола с водяным обогревом с помощью полистирольной системы происходит следующим образом… Сначала теплоизоляция… Начинаем укладывать полистирольные плиты с угла помещения и заполняем его равномерно, соответственно с заранее продуманным планом. Затем в полистирольные плиты укладываются пластины теплораспределительные. Теперь только остается вщелкнуть в пластины трубы контуров.
|
|
|
Далее необходимо провести все необходимые испытания и положить чистовой пол без применения стяжки.
|
|

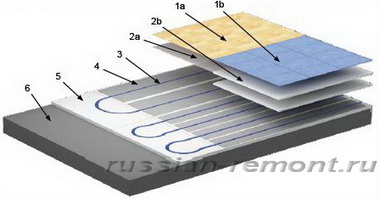

1а. Финишный пол (ламинат) 2а. Теплоизоляция 3. Тепловые трубы 4. Алюминиевые пластины 5. Полистирольные плиты с пазами 6. Основание 1б. Финишный пол (плитка) |
Деревянная система водяного теплого пола
Применяется при строительстве деревянных домов.
Теплоизоляционный слой (минеральная или базальтовая вата, полистирол) укладывается между лагами.
Есть два типа деревянной настильной системы: модульного типа и реечного.
Модульный тип на то и модульный, что состоит из готовых модулей из ДСП с уже готовыми каналами под трубы.
При реечном же способе укладки водяного пола теплопроводные пластины и трубы контуров теплого пола укладываются между полосами ДСП в 150 или 300 мм, которые в свою очередь крепятся к основанию саморезами с отступом в 20 мм друг от друга. В отступы между направляющими из ДСП укладываются алюминиевые пластины. А уже в пазы пластин укладываем трубы водяного пола.
|
|
|
Чистовой пол укладывается на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. При настиле линолеума, укладке плитки следует сначала на алюминиевые пластины положить плиту ГВЛ (гипсоволокнистый лист).
В заключение могу добавить только одно: неподготовленному специалисту сделать теплый водяной пол своими руками будет достаточно сложно. Даже если вы все сделаете по инструкции — не факт, что не наживете себе лишних проблем. В этом случае экономия не уместна.
Ну и вот Вам еще предложеньице 😉 Обучающий видеокурс по монтажу водяного теплого пола своими руками. Все досконально и доступно изложено и разжевано на реальных примерах.
Также настоятельно рекомендую посмотреть видео по настилу водяного теплого пола. Наглядные примеры и рекомендации.
Удачи.
