Укладка электрической системы подогрева пола под плитку

0 4

Многочисленные достоинства керамической плитки обуславливают её широкое применение в качестве отделочного материала, в том числе напольного покрытия, в помещениях различного предназначения. Однако прочность керамики, обеспеченная высокой плотностью материала или лицевого слоя глазури, имеет и нежелательный попутный эффект – даже уложенная на теплоизоляцию, плитка на ощупь всегда холодная, и контакт с ней неприятен. Современные технологии позволяют нейтрализовать этот фактор подогревом облицовки снизу – смонтированной под плиткой системой «тёплых» полов, которая, в зависимости от источника тепла, может быть водяной или электрической.

Укладка электрической системы подогрева пола под плитку

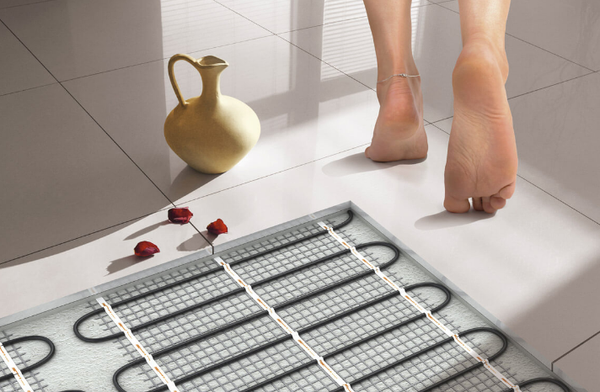

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева

Приобретение оборудования водяной системы тёплых полов требует значительных затрат, его монтаж сложен, а эффект от экономичности эксплуатации проявится после нескольких лет использования. Стоимость электрической напольной системы тёплых полов ниже, её установка проще, хоть и требует наличия определённых навыков, поэтому рассмотрим технологию и нюансы монтажа тёплых электрополов, хотя и у них есть свои недостатки.

  1. Характеристики тёплых электрополов.
  2. Виды электрических тёплых полов.
  3. Подготовка основания.
  4. Монтаж электроподогрева.
  5. Выбор материалов для отделки электросистемы подогрева полов и монтаж плитки на тёплый пол.

Характеристики тёплых электрополов

Рассмотрим характеристики электрической системы напольного подогрева, разбив их на достоинства и недостатки.

Укладка электрической системы подогрева пола под плитку

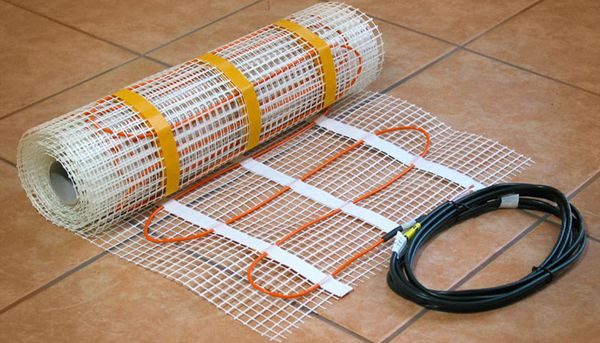

Теплый электрический пол – это система, использующая в качестве источника тепла электричество

Достоинства:

  • практичность – возможность монтажа своими руками, простота управления;
  • универсальность – возможность использования системы не только в целях комфортности контакта с полом, но и в качестве основного устройства для отопления помещения;
  • быстрый нагрев поверхности пола электроэлементами;
  • равномерная конвекция тепла со всей площади подогреваемого пола, не требующая высоких температур основания и исключающая концентрацию пыли на источнике тепла;
  • гарантированная сухость пола;
  • снижение потерь тепла через поверхность потолка – вверху располагается остывший воздух;
  • исключение обуви из перечня факторов износа плитки;
  • экологичность – отсутствие токсичных выделений, сопутствующих подогреву – дыма, запахов, пара.

Недостатки:

  • зависимость от наличия электроэнергии;
  • необходимость согласования монтажа локального напольного электроподогрева с эксплуатирующей электросеть организацией;
  • ограничения в выборе облицовочного покрытия;
  • сложность производства ремонта нагревательных элементов из-за отсутствия к ним технологического доступа;
  • дороговизна эксплуатации, обусловленная значительным потреблением электроэнергии (140-160 Вт/м2 для быстрого нагрева пола).

Доводы, как за, так и против, серьёзны, поэтому принятие решения по целесообразности монтажа системы подогрева полов зависит от заказчика и конкретных обстоятельств.

Виды электрических тёплых полов

Существует несколько разновидностей систем электроподогрева полов, отличающихся устройством и принципом действия нагревательных элементов:

  • кабельный подогрев пола;
  • нагревательные маты;
  • инфракрасная система подогрева.

Укладка электрической системы подогрева пола под плитку

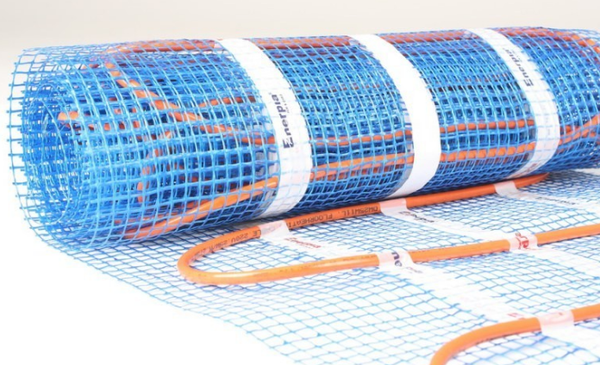

Существует две группы теплых полов: водяные и электрические

Тёплые полы с кабельным подогревом являются самым бюджетным, но с рядом недостатков решением — продолжительность монтажа, недостаточная надёжность, сухость нагретого воздуха. Инфракрасная система наиболее качественна и, как следствие, самая дорогая, несмотря на то, что её монтаж возможен без сооружения стяжки.

Подготовка основания

Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

  • демонтаж старого покрытия пола;
  • устройство паро- и гидроизоляции;
  • монтаж теплоизоляции;
  • сооружение стяжки под тёплый электропол.

Демонтаж старого покрытия пола

Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.

Укладка электрической системы подогрева пола под плитку

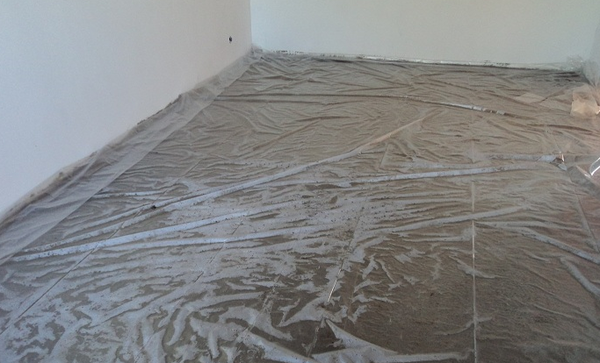

Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение теплоизоляции

Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.

После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.

Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Укладка электрической системы подогрева пола под плитку

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

  • поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);
  • на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
  • поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

Использование фольгированного пенофола при монтаже электрических систем тёплых полов запрещено в связи с электроводными свойствами фольги.

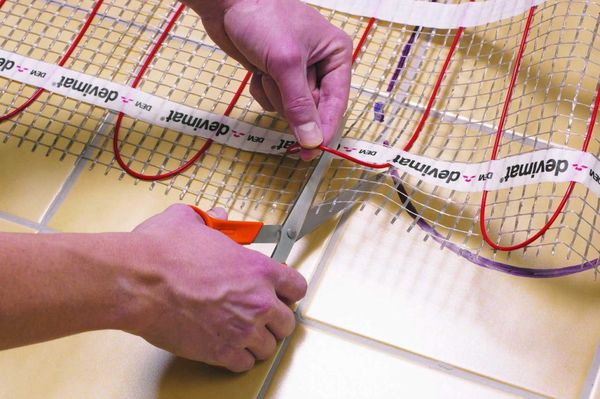

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Укладка электрической системы подогрева пола под плитку

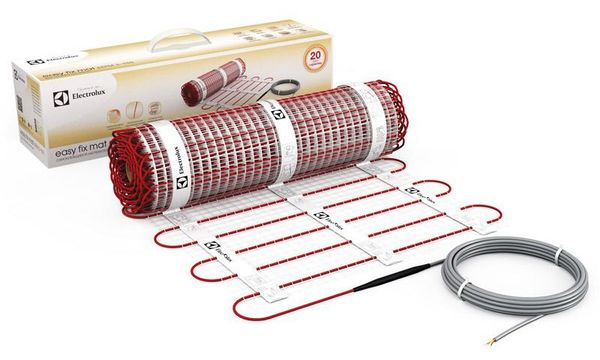

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Выбор материалов для отделки электросистемы подогрева полов и монтаж плитки на тёплый пол

Керамическая плитка, плиточный клей и затирочная смесь для облицовки электрических тёплых полов должны соответствовать условиям эксплуатации. Требования, предъявляемые к этим материалам, идентичны требованиям к отделке водяной напольной системы подогрева.

Плитка для укладки на тёплый пол должна обладать следующими характеристиками:

  • высокая плотность (достаточная теплопроводность);
  • термостойкость;
  • низкое значение коэффициента теплового расширения;
  • устойчивость к перепадам температуры.

Этим требованиям в полной мере отвечает плитка из природного камня (гранит, мрамор, сланец), керамогранит, глазурованный метлах с рифлёной поверхностью, глазурованный клинкер. Терракота из-за относительно высокой пористости обладает теплоизоляционными свойствами, поэтому класть её на тёплые полы нерационально.

Требования, предъявляемые к плиточному клею и затирке для отделки керамикой тёплых полов:

  • высокая степень адгезии;
  • эластичность после отверждения;
  • водостойкость;
  • термостойкость;
  • устойчивость к перепадам температур.

Укладка электрической системы подогрева пола под плитку

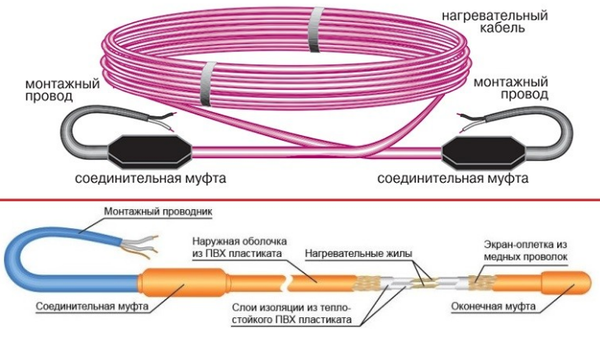

Устройство нагревательного кабеля

На упаковке клеящих и затирочных смесей, предназначенных для использования в отделке тёплых полов, обязательно имеется отметка об этом. Поэтому, когда материал выбран по этому принципу, можно считать вопрос пригодности клея решённым.

Теплый электрический пол под плитку по специфике укладки, мало чем отличается от способов уложить плитку на основания без подогрева. И всё же нюансы есть, перечислим их:

  • по периметру помещения между отделкой тёплого пола и стенами оставляют фиксированный зазор величиной 0,5–1 см (температурный шов), заполняемый эластичным заполнителем (каучуковый герметик);
  • бесшовную укладку плитки на тёплых полах не применяют;
  • плиточный клей для уменьшения вероятности образования пустот нужно класть на обе поверхности – плитку и основание, причем делают это плоским шпателем;
  • межплиточные швы для повышения герметичности облицовки пропитывают после отверждения гидрофобным составом.

Принимая решение по оборудованию жилья тёплыми электрическими полами – дорогостоящей системой, ремонт которой влечёт за собой полную замену облицовки пола как минимум в одном помещении, следует хорошо взвесить потребность в этом устройстве и учесть свои возможности на случай выхода её из строя.
